Giới thiệu

Bài viết này cung cấp hướng dẫn từng bước về cách đấu dây và lắp đặt camera đèn pha quay quét (Pan/Tilt Floodlight Camera).

Yêu cầu

Chuẩn bị

• Tháo giá đỡ lắp đặt khỏi phần đế của camera đèn pha để thực hiện đấu dây.

Trước khi bắt đầu

CẢNH BÁO: Nguy cơ điện giật

Để tránh nguy cơ điện giật, thương tích hoặc tử vong, hãy luôn cẩn trọng trong quá trình lắp đặt. Nếu cần thiết, hãy thuê thợ điện có giấy phép hành nghề.

• Ngắt nguồn điện tại cầu chì hoặc aptomat trước khi lắp đặt.
• Kiểm tra điện áp nguồn cấp phù hợp. Thiết bị phải được kết nối với nguồn điện 100–240 VAC, 50/60 Hz.
• Luôn tuân thủ các tiêu chuẩn kỹ thuật điện khi thực hiện đấu nối.
• Chỉ lắp đặt trên hộp đấu dây đạt chuẩn UL hoặc trên tường có sẵn dây Neutral (N) và dây Line (L).
• Hệ thống điện của tòa nhà phải có công tắc ngắt nguồn toàn cực (all-pole mains switch). Khoảng cách tiếp điểm khi ngắt không được nhỏ hơn 3 mm.
• Bạn luôn có thể tìm thấy hướng dẫn đấu dây và lắp đặt chi tiết trong ứng dụng Tapo.

LƯU Ý

• Không lắp đặt gần các bề mặt dễ cháy hoặc vật liệu dễ bắt lửa.
• Không kết nối thiết bị với công tắc dimmer hoặc bộ hẹn giờ.

Lắp đặt

• Màu sắc dây điện có thể khác nhau tùy từng quốc gia. Nếu bạn không quen với việc đấu dây điện cơ bản, hãy tham khảo ý kiến của thợ điện có giấy phép.
• Đường kính ngoài của dây nguồn AC nên nằm trong khoảng 2.4–3.1 mm.
• Đảm bảo kết nối dây chắc chắn trong khoang điện để duy trì khả năng chống nước.
• Có thể lắp thẻ microSD để lưu trữ cục bộ trước khi tiến hành lắp đặt.
• Không lắp đặt camera theo hướng ngược (úp ngược).

Để có hiệu suất phát hiện và chiếu sáng tối ưu:

1. Khuyến nghị lắp camera ở độ cao 2–3 m (7–10 ft) so với mặt đất.
2. Đảm bảo camera được lắp trên bề mặt phẳng và song song với tường.

Phương án 1: Lắp đặt trên hộp đấu dây hiện có

Camera đèn pha có thể được gắn lên hộp đấu dây trên tường.

Bước 1. Tắt aptomat (circuit breaker). Đảm bảo nguồn điện đã được ngắt bằng cách thử bật/tắt đèn vài lần.

Bước 2. Tháo đèn pha hiện có và ngắt kết nối dây điện khỏi hộp đấu dây.

Bước 3. Chọn bộ vít phù hợp với kích thước lỗ vít của hộp đấu dây. Lắp tấm đế (mounting plate) lên hộp đấu dây.

Bước 4. Che dây tiếp địa (Ground wire, thường có màu xanh lá hoặc xanh lá-vàng) bằng đầu nối dây hoặc băng keo cách điện (không đi kèm sản phẩm), sau đó giấu vào trong hộp đấu dây. Nếu không có dây tiếp địa, bỏ qua bước này.

Lưu ý: Để xác định màu dây điện, tham khảo: https://www.tp-link.com/support/faq/3474/

Bước 5. Luồn dây Neutral và Line qua lỗ chữ nhật trên nắp hộp (box cover). Gắn nắp hộp vào hộp đấu dây và cố định bằng vít.

Lưu ý:

• Chữ UP trên nắp hộp phải hướng lên trên.
• Nếu lắp ngang, điều chỉnh sao cho bọt nước trong thước thủy nằm chính giữa.

Bước 6. Luồn dây điện qua lỗ chữ nhật trên giá đỡ lắp đặt. Căn chỉnh các khớp cài, trượt giá đỡ vào nắp hộp và cố định bằng hai vít giá đỡ.

Bước 7. Đưa dây Line và Neutral (chiều dài tuốt dây khuyến nghị: 10–13 mm) vào hoàn toàn các lỗ silicon chống nước cho tới khi chạm đầu nối trên giá đỡ. Dùng tua vít dẹt để siết chặt dây.

Lưu ý:

• Không để phần dây đồng bị tuốt lộ ra ngoài lỗ silicon chống nước.
• Nếu dây quá ngắn, quá cứng hoặc quá mềm để kết nối, tham khảo: https://www.tp-link.com/support/faq/3883/

Bước 8. Giấu dây điện vào trong đế camera. Trượt camera vào giá đỡ cho đến khi nghe tiếng "click", sau đó cố định bằng hai vít camera.

Bước 9. Bật lại aptomat.

Chờ cho đến khi đèn LED hệ thống nhấp nháy đỏ và xanh lá để bắt đầu quá trình cài đặt.

Phương án 2: Lắp đặt với dây điện có sẵn trên tường

Lắp đặt tại vị trí có sẵn dây Neutral (N) và Line (L).

Bước 1. Tắt aptomat. Đảm bảo nguồn điện đã được ngắt bằng cách thử bật/tắt đèn vài lần.

Bước 2. Luồn dây điện qua lỗ chữ nhật trên tem định vị lắp đặt (mounting template sticker), sau đó dán tem lên vị trí cần lắp. Khoan hai lỗ theo dấu chỉ định.

Bước 3. Đóng hai tắc kê vào lỗ khoan. Luồn dây điện qua lỗ chữ nhật trên giá đỡ lắp đặt. Sử dụng vít lắp đặt để cố định giá đỡ lên tường.

Bước 4. Che dây tiếp địa (Ground wire, thường màu xanh lá hoặc xanh lá-vàng) bằng đầu nối dây hoặc băng keo cách điện (không đi kèm). Nếu không có dây tiếp địa, bỏ qua bước này.

Lưu ý: Để xác định màu dây điện, tham khảo: https://www.tp-link.com/support/faq/3474/

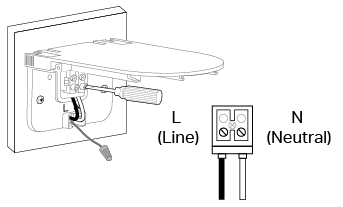

Bước 5. Đưa dây Line và Neutral (chiều dài tuốt dây khuyến nghị: 10–13 mm) vào hoàn toàn các lỗ silicon chống nước cho tới khi chạm đầu nối trên giá đỡ. Dùng tua vít dẹt để siết chặt dây.

Lưu ý:

• Không để phần dây đồng bị tuốt lộ ra ngoài lỗ silicon chống nước.
• Nếu dây quá ngắn, quá cứng hoặc quá mềm để kết nối, tham khảo:
  https://www.tp-link.com/support/faq/3883/

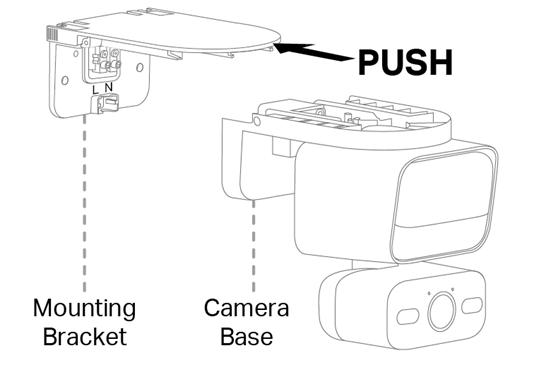

Bước 6. Giấu dây điện vào trong đế camera. Trượt camera vào giá đỡ cho đến khi nghe tiếng "click", sau đó cố định bằng hai vít camera.

Bước 7. Bật lại aptomat. Chờ cho đến khi đèn LED hệ thống nhấp nháy đỏ và xanh lá để bắt đầu quá trình cài đặt.
