Cách lắp đặt Khóa cửa thông minh Wi-Fi Tapo (Tapo DL105)

Các bản cập nhật gần đây có thể đã mở rộng các tính năng được đề cập trong bài viết này. Vui lòng truy cập trang hỗ trợ sản phẩm, chọn đúng phiên bản phần cứng và kiểm tra mục Datasheet hoặc Firmware để xem các cải tiến mới nhất. Xin lưu ý rằng tình trạng phân phối sản phẩm có thể khác nhau theo từng khu vực và một số mẫu có thể không có sẵn tại khu vực của bạn.

Khóa cửa thông minh Wi-Fi Tapo DL105 được thiết kế để tương thích và dễ dàng lắp đặt trên hầu hết các loại cửa. Vui lòng làm theo hướng dẫn dưới đây để lắp đặt khóa cửa thông minh Tapo của bạn.

Bạn cũng có thể tham khảo video hướng dẫn lắp đặt. https://www.youtube-nocookie.com/embed/0yTWiyn4tYY

1. Kiểm tra khả năng tương thích của cửa

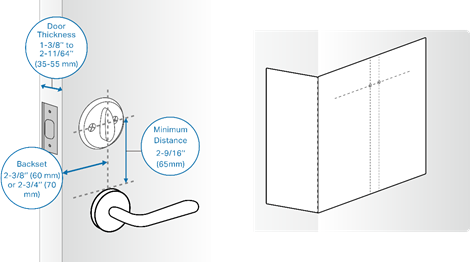

Khóa hiện tại của bạn phải là loại single-cylinder deadbolt và đáp ứng các kích thước yêu cầu. Bạn có thể sử dụng mẫu đo (template) đi kèm để kiểm tra kích thước cửa.

2. Tháo khóa cửa và chốt khóa hiện tại

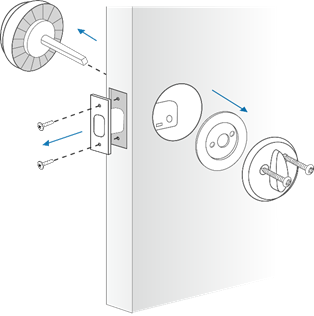

Tháo bộ khóa cửa và chốt khóa đang được lắp trên cửa.

3. Lắp chốt khóa mới

1. Đảm bảo chữ TOP hướng lên trên.

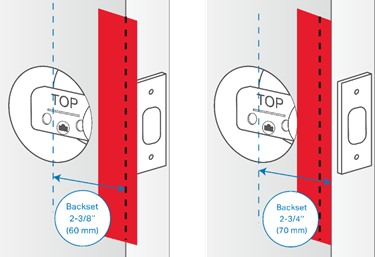

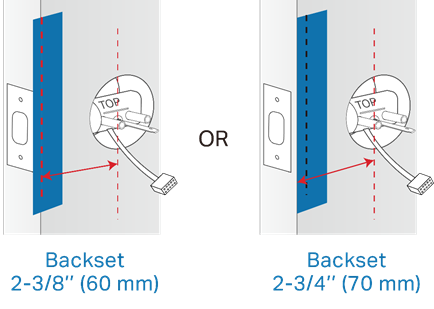

2. Nếu khoảng cách backset của cửa là 2-3/8 inch (60 mm), lắp chốt trực tiếp.

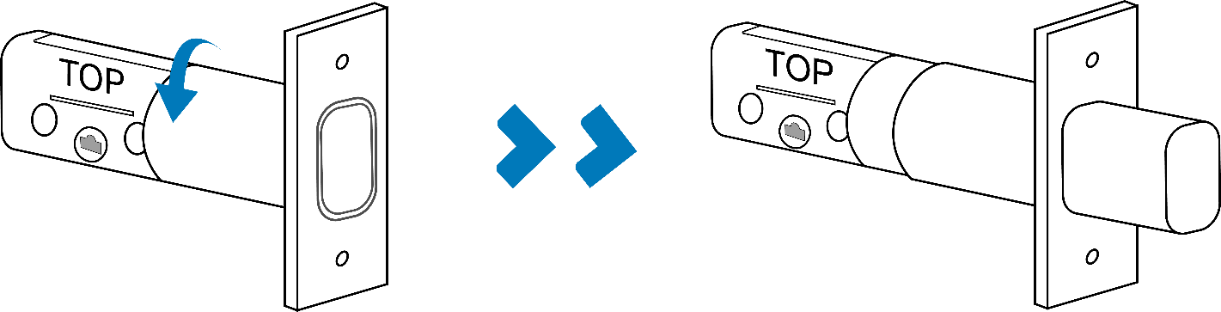

Nếu khoảng cách backset là 2-3/4 inch (70 mm), hãy xoay chốt để kéo dài trước khi lắp đặt.

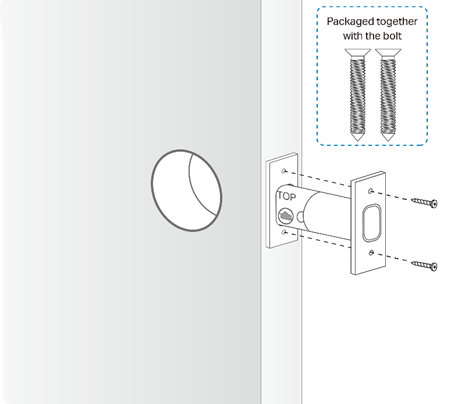

3. Đưa chốt vào lỗ trên cửa và sử dụng hai vít cố định để siết chặt. Bộ vít lắp chốt được đóng gói cùng với chốt khóa.

4. Lắp cụm khóa bên ngoài

1. Dán nhãn hướng dẫn lắp đặt của cụm bên ngoài lên mặt ngoài cửa, căn chỉnh đường mép cửa trên nhãn với mép cửa thực tế. Đảm bảo sử dụng đúng đường căn chỉnh tương ứng với khoảng cách backset của cửa.

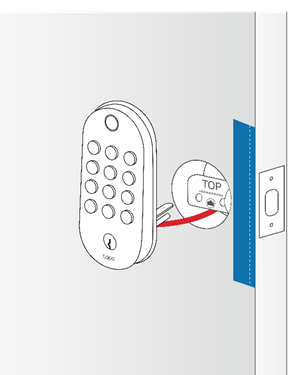

2. Luồn dây cáp phía dưới chốt khóa.

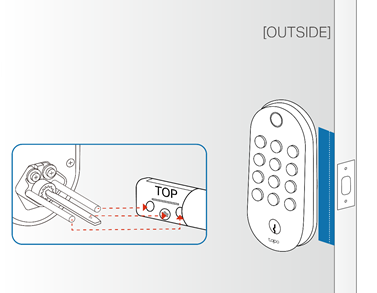

3. Đưa thanh truyền động (tailpiece) và hai chốt định vị vào các lỗ tương ứng trên chốt khóa, sau đó căn chỉnh cụm khóa bên ngoài với nhãn hướng dẫn.

5. Lắp tấm đế cố định

1. Dán nhãn hướng dẫn lắp đặt của cụm bên trong lên mặt trong cửa, căn chỉnh đường mép cửa trên nhãn với mép cửa thực tế. Đảm bảo sử dụng đúng đường căn chỉnh tương ứng với khoảng cách backset của cửa.

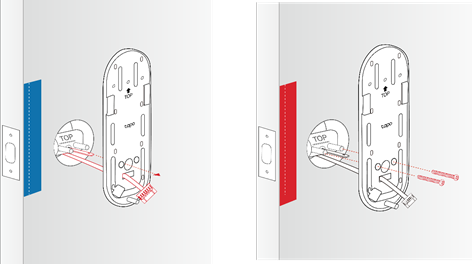

2. Luồn dây cáp qua lỗ chữ nhật trên tấm đế và đưa thanh truyền động vào lỗ tròn ở giữa. Căn chỉnh tấm đế với nhãn hướng dẫn, đảm bảo hai chốt định vị của cụm bên ngoài khớp với hai lỗ bên cạnh lỗ tròn trung tâm. Sau đó siết chặt bằng vít.

6. Lắp cụm khóa bên trong

1. Tháo nắp pin.

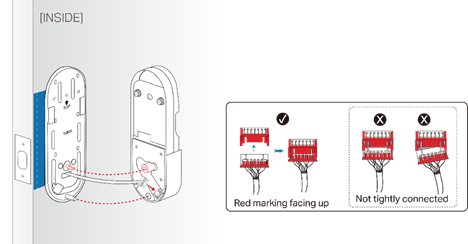

2. Kết nối dây cáp chắc chắn. Đảm bảo mặt có màu của đầu nối hướng lên trên.

3. Căn chỉnh thanh truyền động với xi lanh khóa và gắn cụm khóa bên trong vào tấm đế.

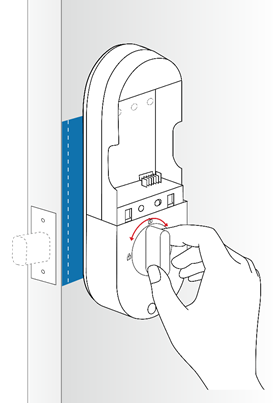

4. Xoay núm vặn (thumb latch) để kiểm tra xem chốt khóa có thu vào bình thường hay không.

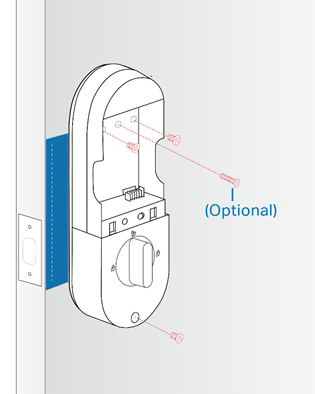

5. Sử dụng ba vít M4 × 7.5 đi kèm để cố định cụm khóa bên trong. Vít ST4 × 20 là tùy chọn và được dùng để gia cố thêm cụm khóa bên trong.

7. Lắp pin

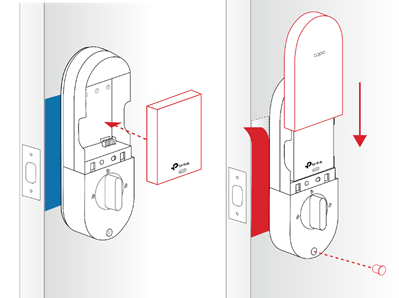

1. Lắp pin vào cụm khóa bên trong, sau đó đậy nắp pin lại.
2. Gắn nút bịt silicon vào lỗ phía dưới và tháo các miếng dán bảo vệ.

8. Lắp miệng khóa (Strike Plate)

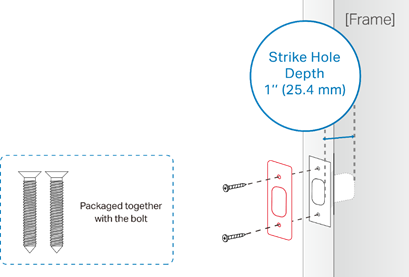

Lắp hộp chống bụi (dust box) và miệng khóa vào lỗ trên khung cửa.

Đảm bảo độ sâu của lỗ miệng khóa tối thiểu là 1 inch (25,4 mm).

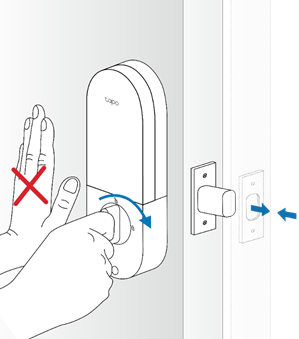

Lưu ý: Nếu chốt cửa hoạt động trơn tru mà không cần đẩy hoặc kéo cửa, bạn có thể sử dụng tấm khóa cửa nguyên bản. Nếu cần đẩy hoặc kéo cửa để chốt cửa hoạt động trơn tru, hãy điều chỉnh vị trí của tấm khóa cửa trên khung cửa.

9. Hoàn tất lắp đặt

Quá trình lắp đặt đã hoàn tất.

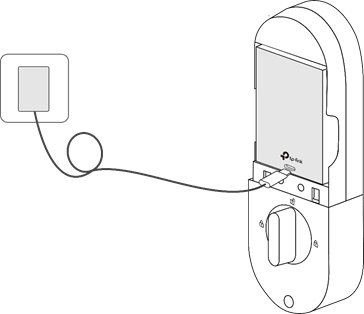

Tiến hành cấu hình khóa cửa và bắt đầu sử dụng. Bạn cũng có thể sạc pin trong khi thiết bị đang hoạt động.
