車牌辨識攝影機連接與設定外部裝置教學指南

設定指南
更新十月 16, 2026

目錄

介紹

需求項目

設定

I/O 介面總覽

警報輸入/輸出接線(車牌辨識應用)

警報輸入/輸出設定

總結



介紹

車牌辨識(LPR)攝影機常與柵欄機、防砸雷達及地感線圈等設備搭配,廣泛應用於車輛出入口。本指南將提供與這些外部設備連動整合的接線教學與相關設定說明。

需求項目

  • VIGI InSight LPR345Z
  • 外部警報輸入設備(例如:地感線圈、防砸雷達)
  • 外部警報輸出設備(例如:柵欄機)

設定

若要完成整體設定,您需要完成警報輸入/輸出接線以及軟體功能設定。

I/O 介面總覽

下表說明 VIGI 車牌辨識攝影機的 I/O 介面:

介面

功能

說明

AUDIO OUT

音訊輸出

輸出攝影機的音訊訊號。用於連接外接喇叭/揚聲器。

AUDIO IN

音訊輸入

接收攝影機的音訊訊號。用於連接外接麥克風。

ALARM OUT

警報輸出

1. 使用 OUT 與相鄰的 G 接線端子連接到柵欄機的開/關控制端子。攝影機僅具備一組警報輸出通道(Alarm OUT + G)。

2. 發送警報輸出訊號至閃光燈或警報器等外部設備。

ALARM IN

警報輸入

1. 使用 IN 與相鄰的 G 接線端子連接到防砸雷達或地感線圈等設備。攝影機僅具備一組警報輸入通道(Alarm In + G)。

2. 接收來自感測器或其他警報輸入設備的警報輸入訊號。

RS485

序列介面

預留介面

警報輸入/輸出接線(車牌辨識應用)

警報介面包含 IN、G、OUT 和 G 接線端子,如下圖所示。請視需要將端子連接至外部設備。以下為三種常見的接線情境:

警報介面範例。



情境 1:僅使用 Alarm Out 介面控制外部設備

當攝影機作為控制設備使用時,將攝影機的 ALARM OUT 端子連接至柵欄機上的「開門」或「關門」控制端子。將攝影機上的 G 端子連接至柵欄機的 G(接地)端子。

僅使用 Alarm Out 介面的範例。

情境 2:僅使用 Alarm In 介面觸發車牌擷取

當攝影機僅用於車牌擷取時,將觸發設備(如車輛偵測器、地感線圈或手動觸發按鈕)的 OUT 端子連接至攝影機的 ALARM IN 端子。將觸發設備的 GND 端子連接至攝影機上的 G 端子。

僅使用 Alarm In 介面的範例。

情境 3:同時使用 Alarm In 與 Alarm Out 介面

當攝影機連接到兩個不同的外部設備(一進一出)時,請依照情境 1 與情境 2 所述的方法分別接線。將觸發設備連接至 ALARM IN 端子,並將受控設備(例如柵欄機)連接至 ALARM OUT 端子。

警報輸入/輸出設定

請依照以下步驟設定攝影機的 Alarm In 與 Alarm Out 功能,並視需求啟用相應的連動功能。



警報輸出(Alarm Output)設定

步驟 1. 將外部設備連接至 ALARM OUT 端子後,在網頁瀏覽器中輸入攝影機的 IP 位址以進入 Web 管理介面。

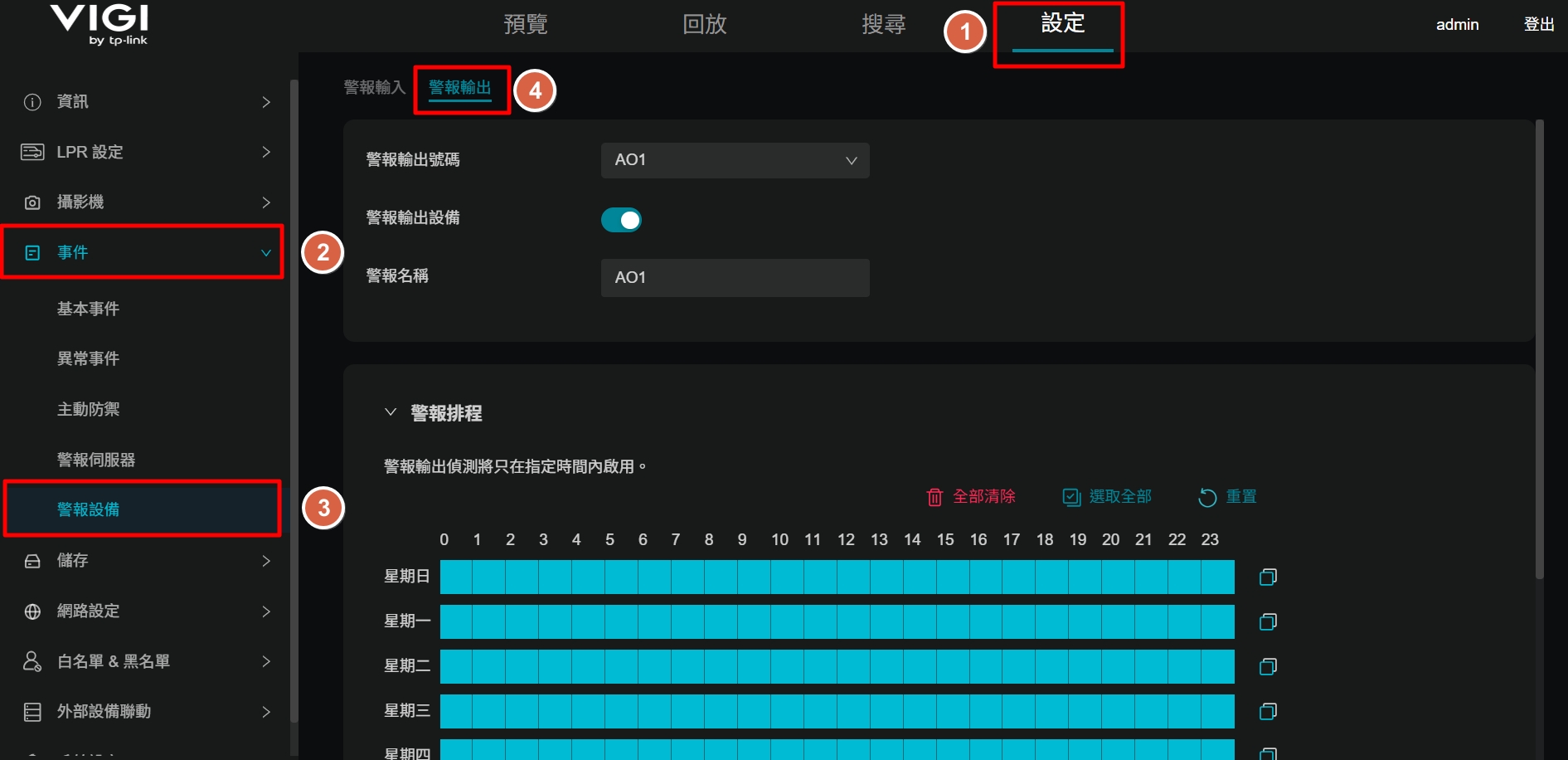

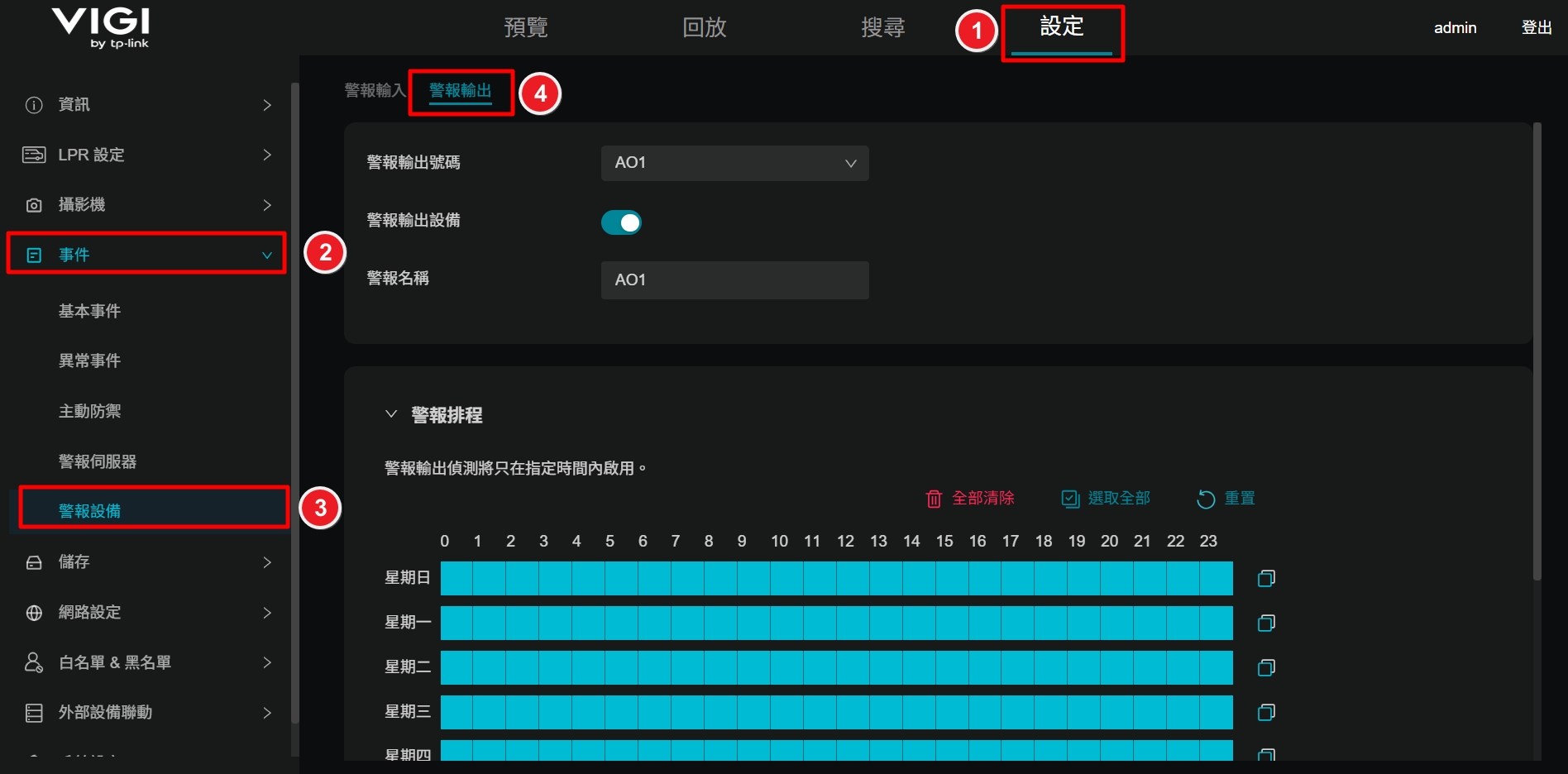

步驟 2. 前往設定 > 事件 > 警報設備 > 警報輸出(Settings > Event > Alarm Device > Alarm Output)頁面。啟用警報輸出設備(Alarm Out Device)開關,為警報輸出介面輸入警報名稱(Alarm Name),並設定警報排程(Arming Schedule)。警報輸出偵測僅會在設定的時間區段內啟用。

顯示警報輸出設定路徑。

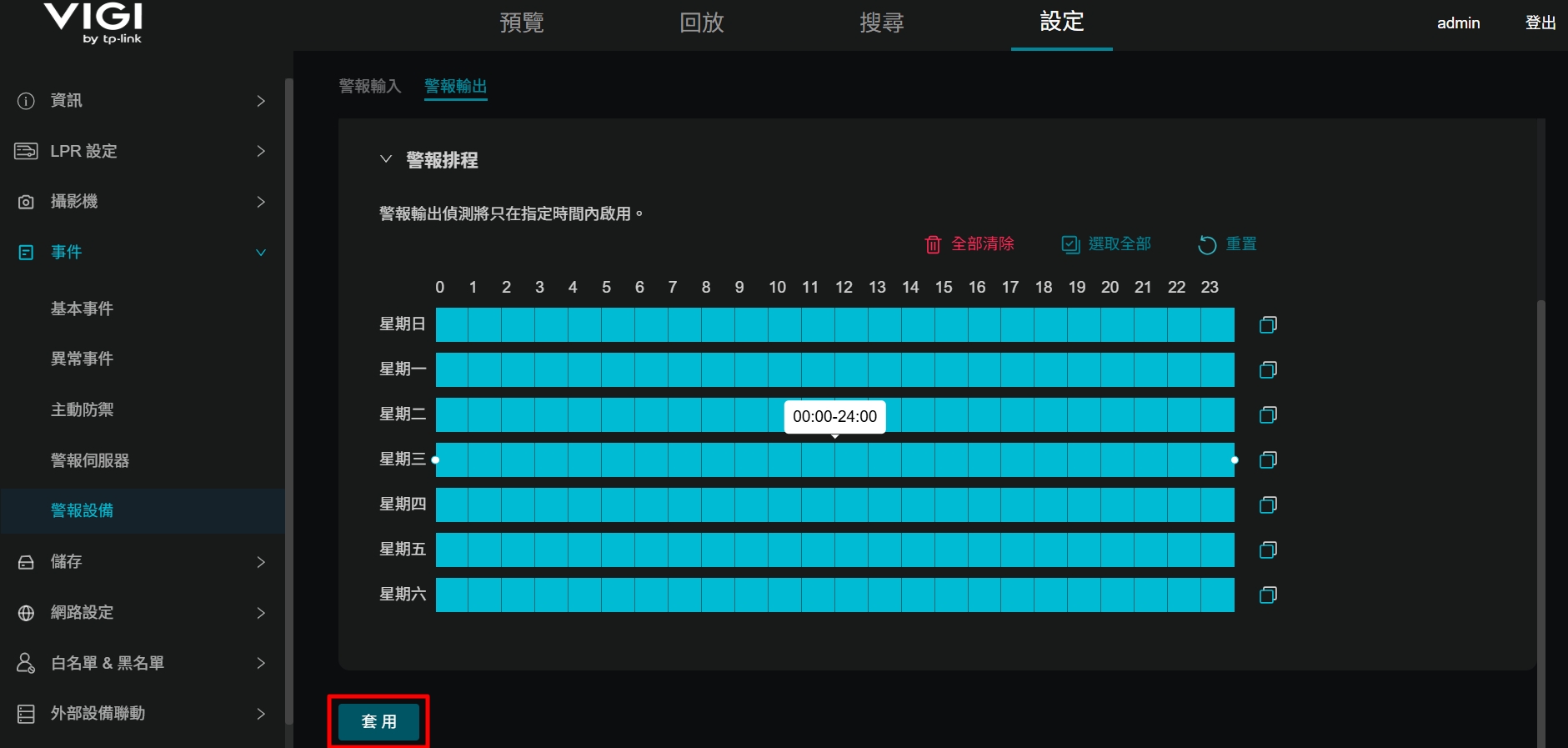

步驟 3. 點擊套用(Apply)以儲存警報輸出設定。

顯示上述設定的套用按鈕。

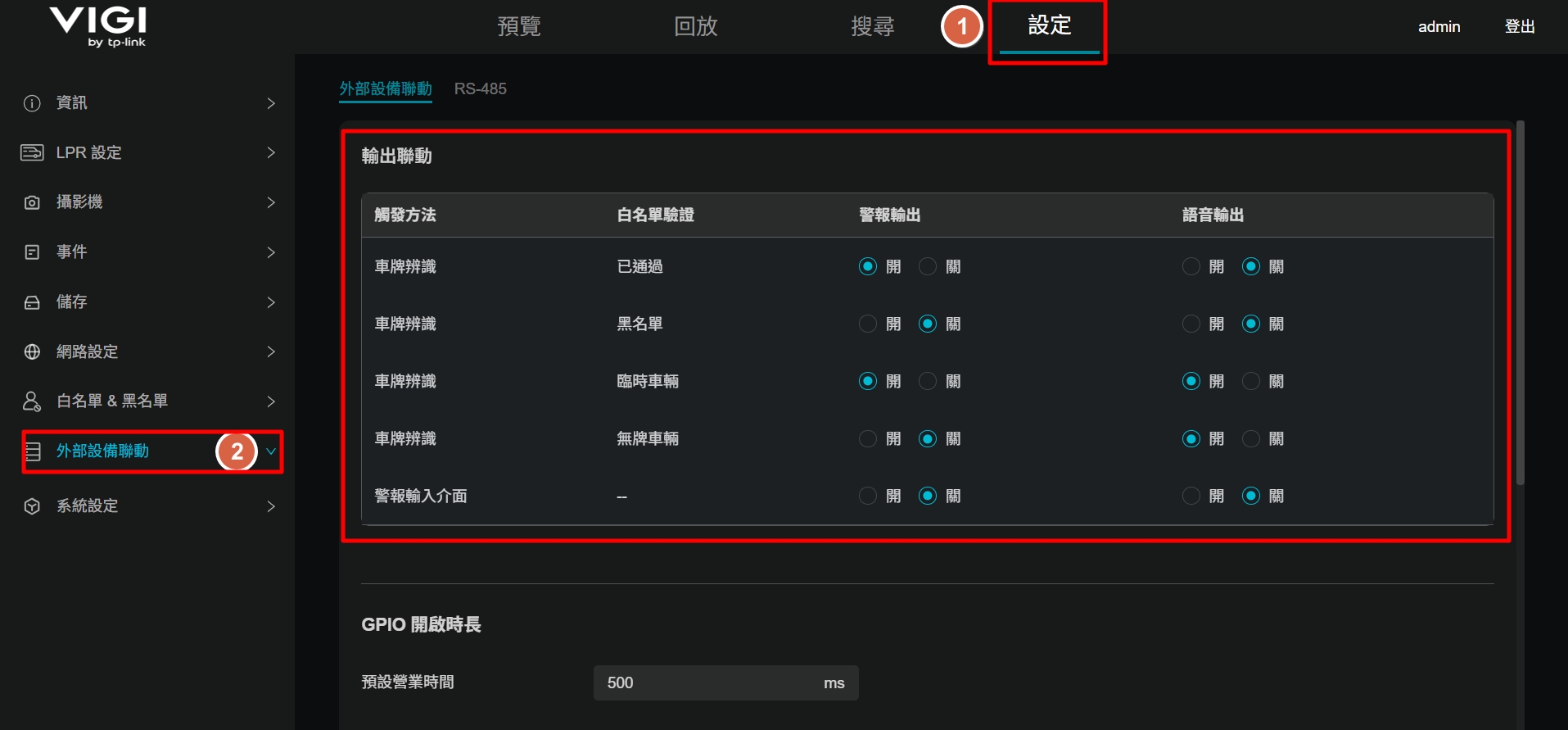

步驟 4. 前往設定 > 外部設備連動(Settings > External Device Linkage),根據需求設定警報輸出連動規則。

第一欄為觸發方式,第二欄為允許列表(白名單)驗證規則。第三欄定義警報輸出為開啟或關閉(即輸出高電位或低電位訊號),音訊輸出欄位則指定是否啟用音訊輸出。根據車牌辨識設定連動規則時,使用者可依實際應用情境,在不同條件下選擇不同的輸出行為。以使用 Alarm Out 介面控制柵欄機為例,上述設定表示:

當偵測到的車牌屬於已通過(Passed)或被歸類為臨時車輛(Temporary Vehicle)時:
Alarm Out 設定為開啟(On),代表攝影機會輸出高電位訊號以觸發柵欄機開啟。音訊輸出亦會同步啟用,觸發所連接的音訊設備發聲。

當偵測到的車牌屬於黑名單(Block List)或被歸類為無牌車輛(Unlicensed Vehicle)時:
Alarm Out 設定為關閉(Off),代表攝影機會輸出低電位訊號,柵欄機維持關閉狀態。音訊輸出亦會保持停用。

顯示設定外部裝置連動規則。

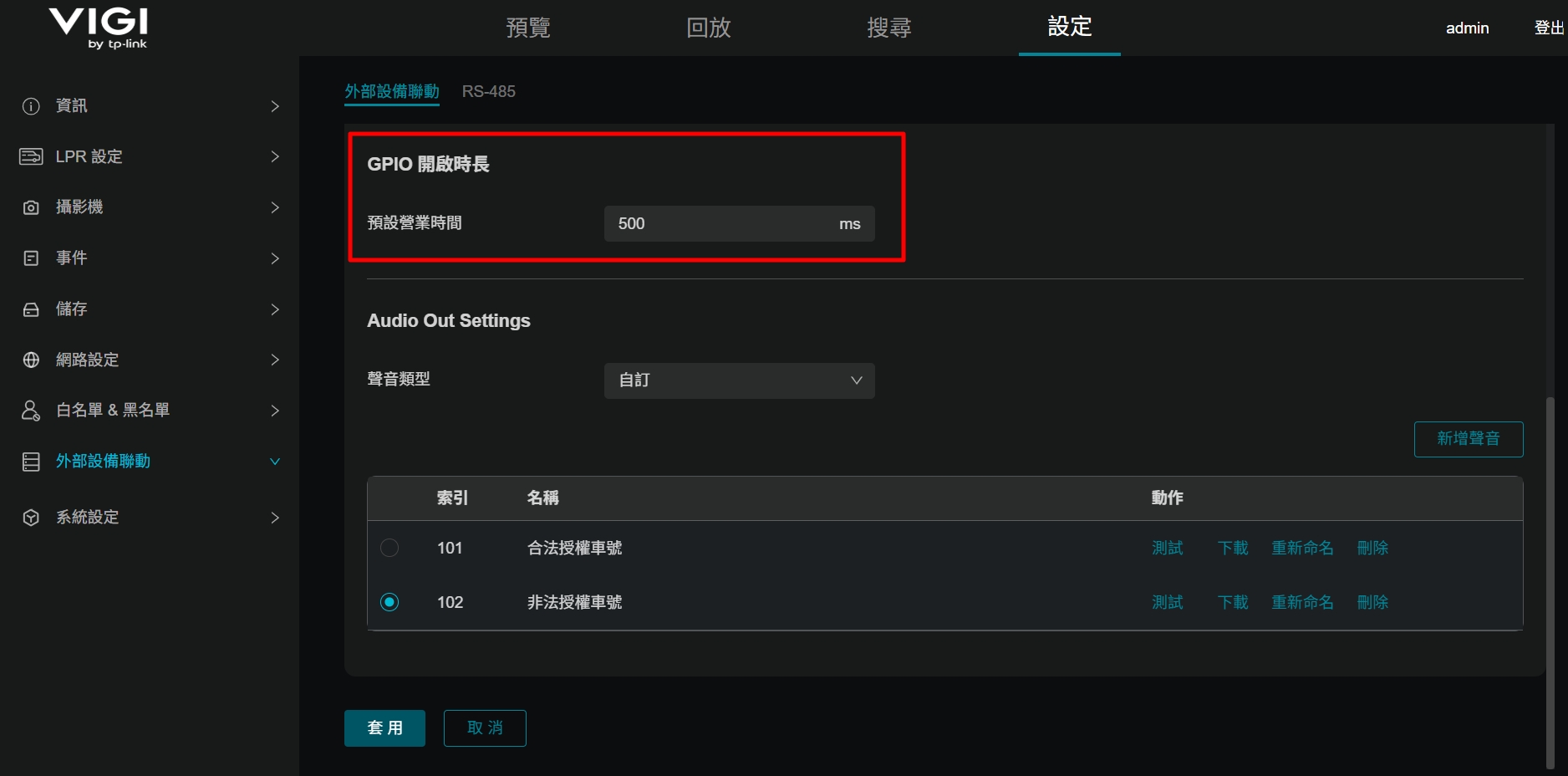

步驟 5. 可調整預設開啟時間(Default Opening Duration),以確保在外部設備具有不同靈敏度時均能順利觸發。

顯示預設開啟時間設定。

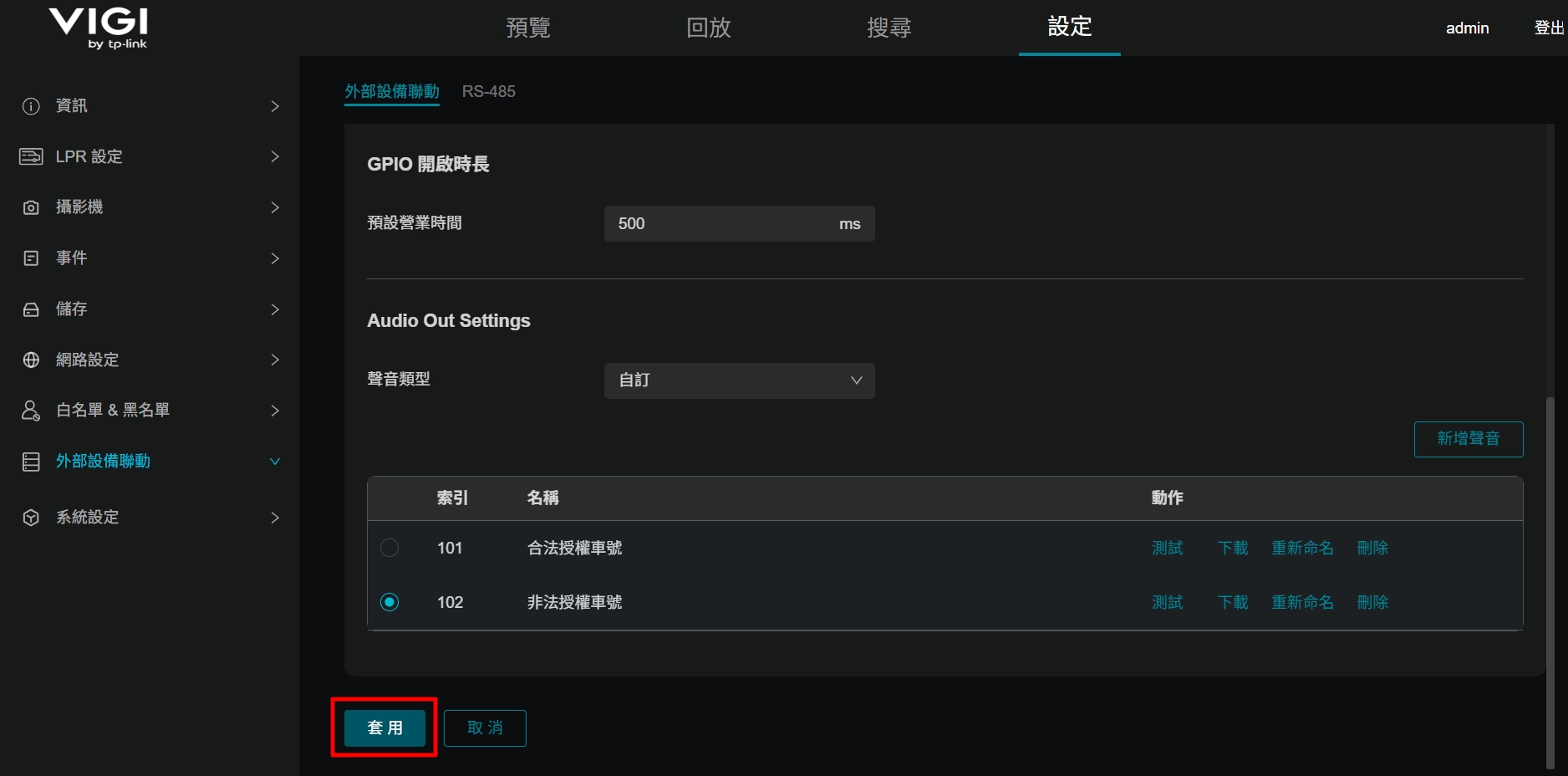

步驟 6. 點擊套用(Apply)以儲存外部設備連動(External Device Linkage)設定。

顯示儲存外部裝置連動的套用按鈕。

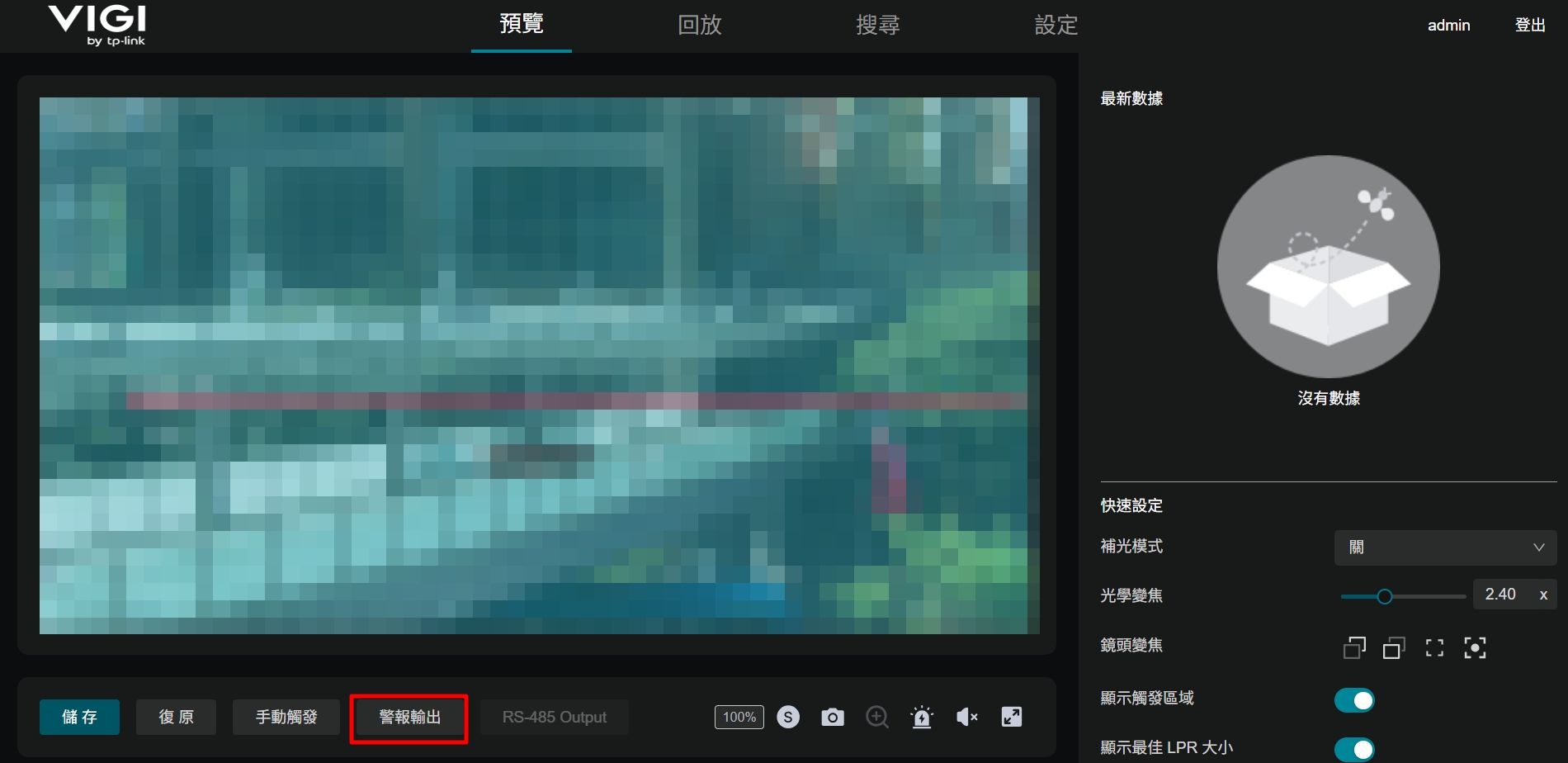

步驟 7. 前往預覽(Preview)頁面。可透過警報輸出(Alarm Output)按鈕手動觸發警報輸出,藉此確認柵欄機是否如預期正常開啟或關閉。

顯示警報輸出按鈕。

注意:按下警報輸出按鈕時,攝影機內部若發出喀噠聲屬於正常現象。



警報輸入(Alarm Input)設定

步驟 1. 將外部裝設備連接至 ALARM IN 端子後,在網頁瀏覽器中輸入攝影機的 IP 位址以進入 Web 管理介面。

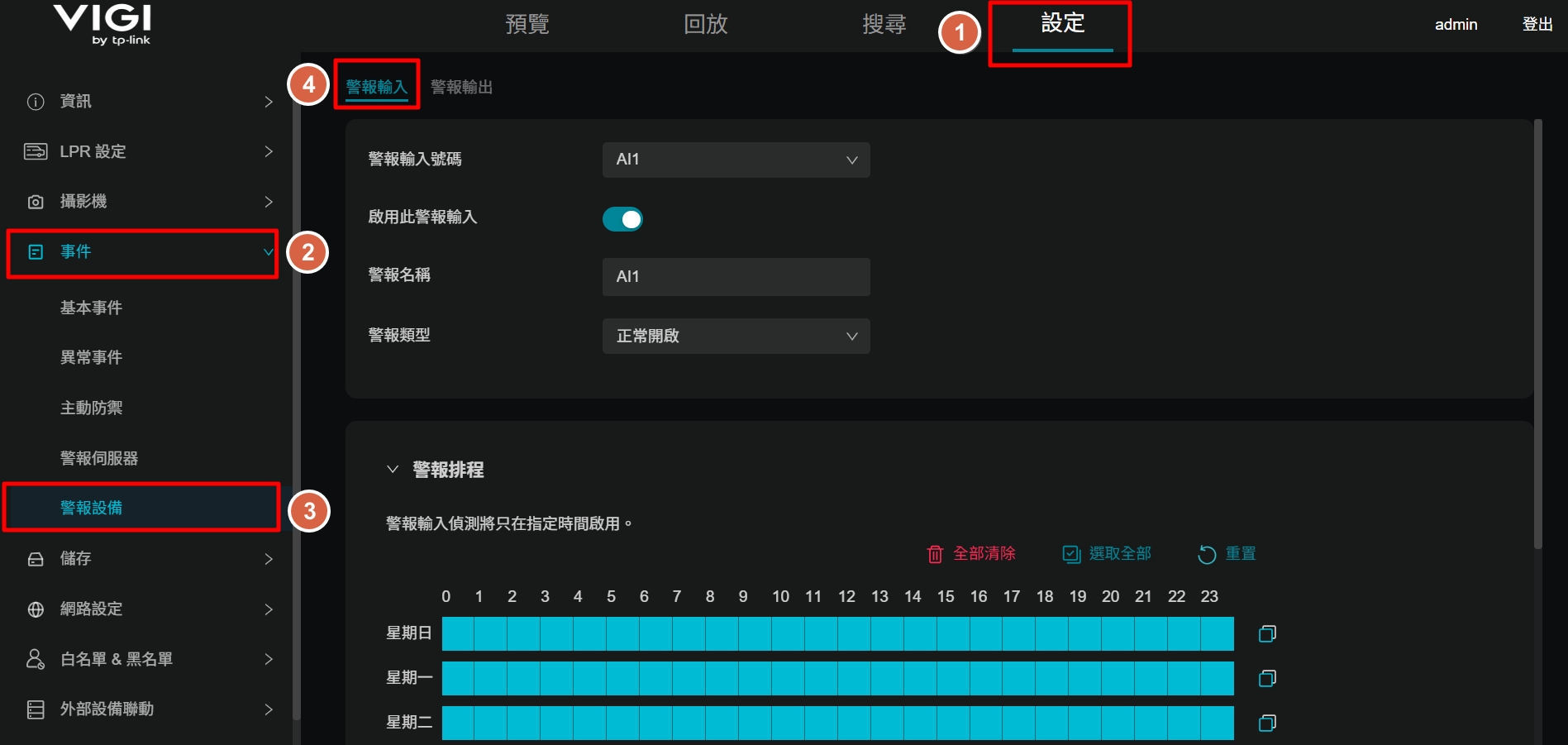

步驟 2. 前往設定 > 事件 > 警報設備 > 警報輸入(Settings > Event > Alarm Device > Alarm Input)。啟用警報輸入開關,視需要設定警報名稱(Alarm Name),並將警報類型設定為常開(Normally Open)或常閉(Normally Closed)。設定警報排程(Arming Schedule);警報輸入偵測僅會在指定的時段內生效。

顯示警報輸入設定。

步驟 3. 點擊套用(Apply)以儲存警報輸入設定。

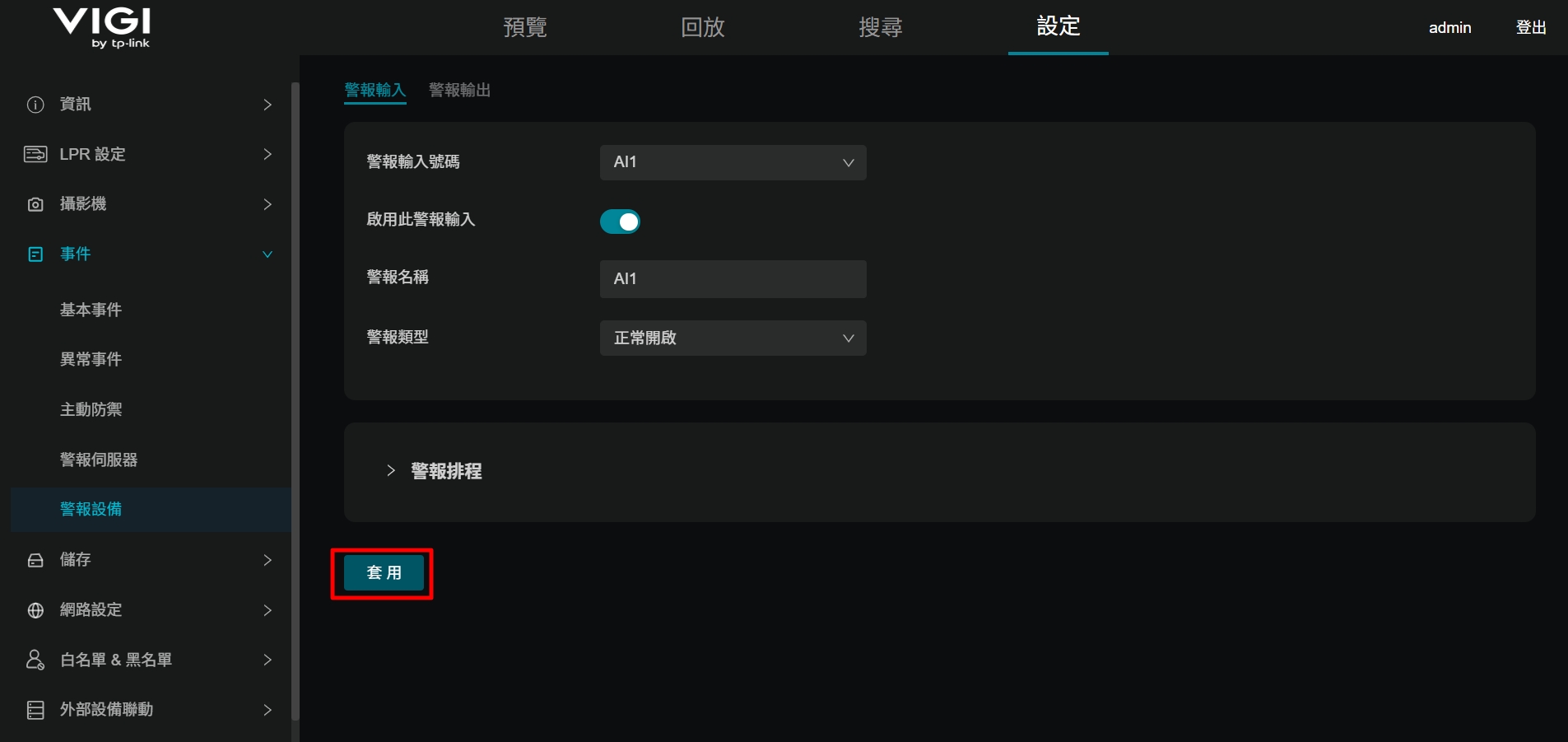

顯示儲存警報輸入設定的套用按鈕。

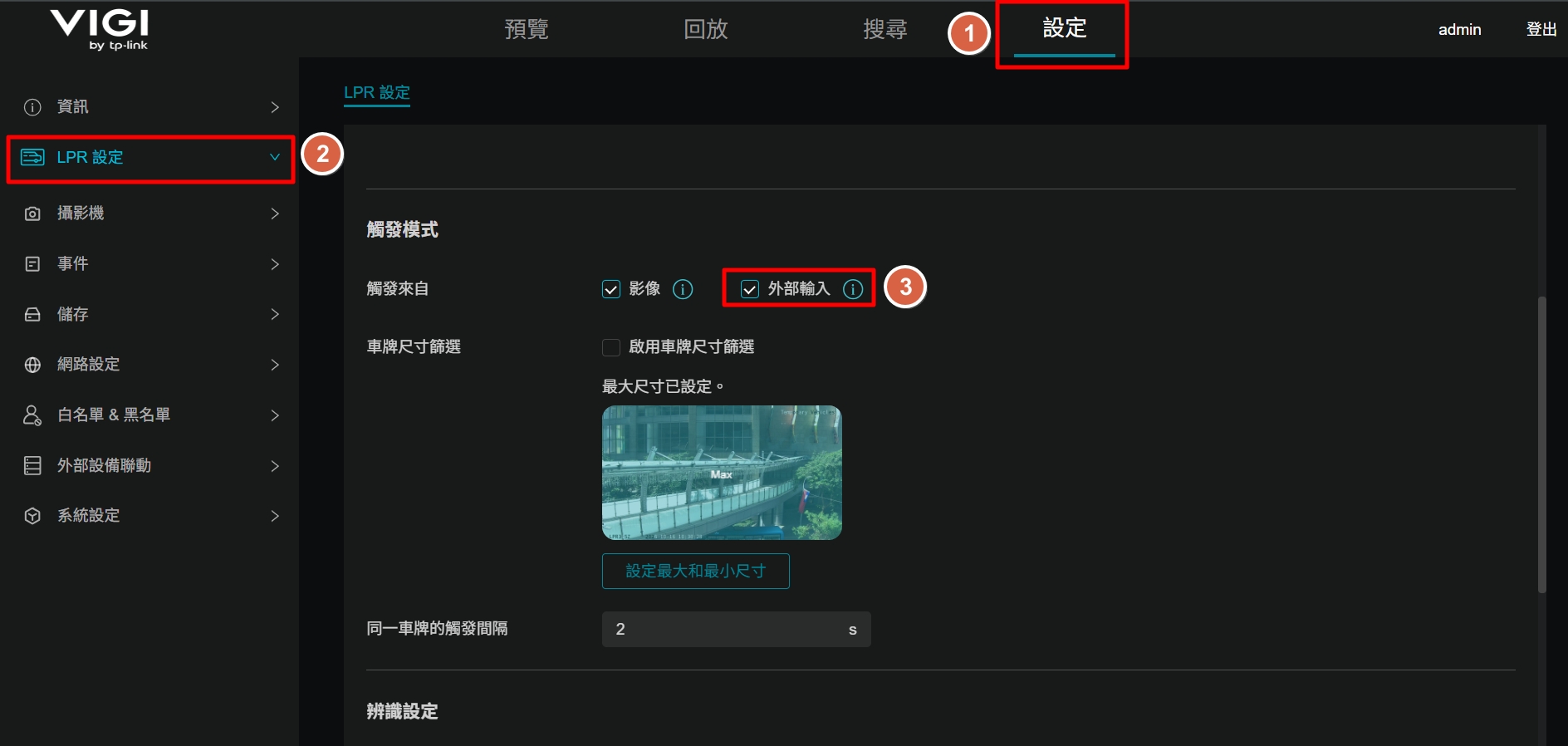

步驟 4. 前往設定 > 車牌辨識設定(Settings > LPR Settings)並勾選外部輸入(External Input)。當警報輸入端子接收到訊號時,攝影機即會啟動車牌辨識。點擊套用(Apply)儲存設定。

顯示外部輸入相關的 LPR 設定。

步驟 5. (選填)當接收到 Alarm In 訊號且需要連動 Alarm Out 設備時,請前往設定 > 事件 > 警報設備 > 警報輸出(Settings > Event > Alarm Device > Alarm Output)進行警報輸出相關設定(例如開啟警報輸出設備開關)。點擊套用(Apply)儲存警報輸出設定。

顯示警報輸出設定路徑。

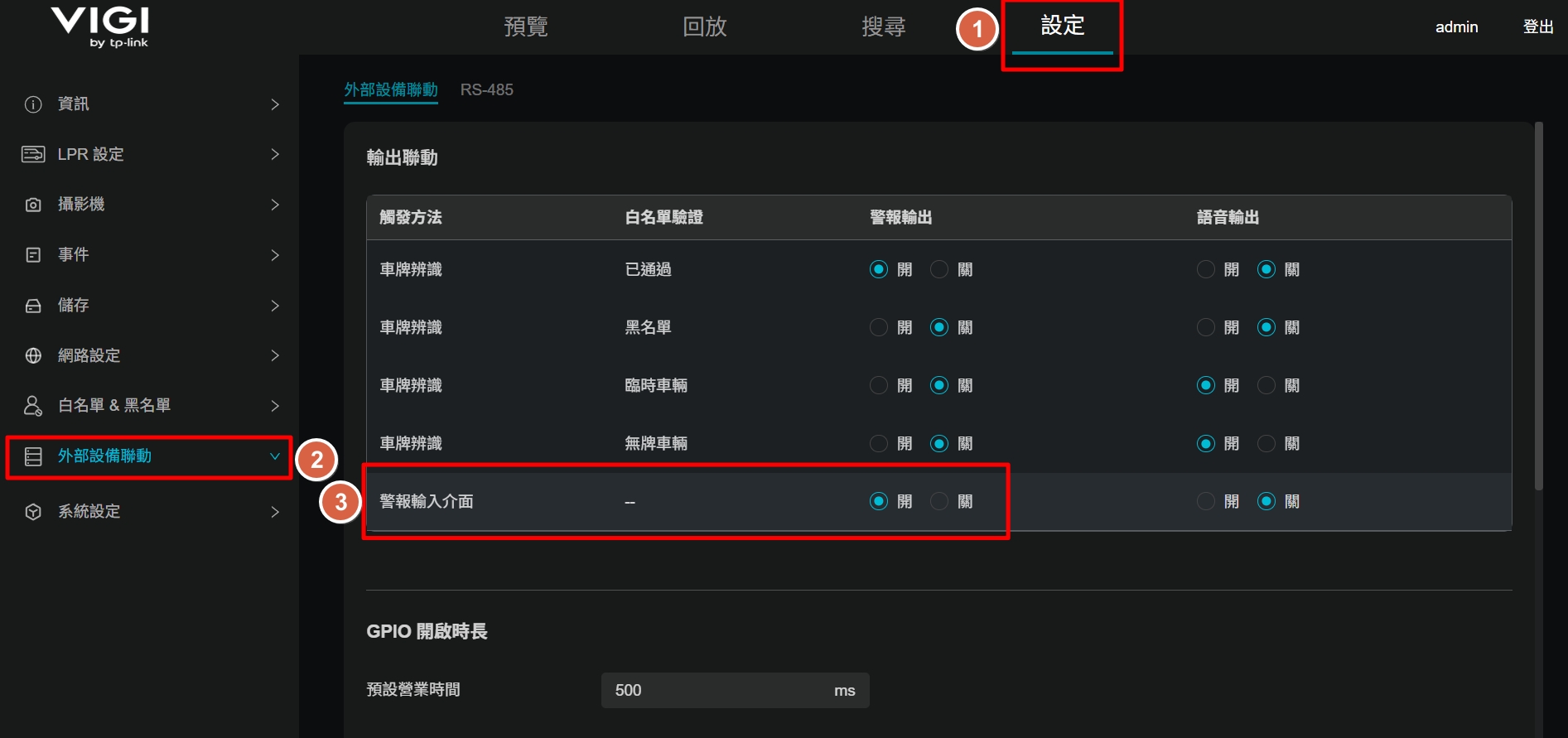

步驟 6. (選填)前往設定 > 外部設備連動(Settings > External Device Linkage),設定 Alarm In 連動觸發高電位 Alarm Out 輸出。當觸發方式設為警報輸入介面(Alarm In Interface)時,將 Alarm Out 狀態設為開啟(On)。例如,當車輛觸發雷達感測器等觸發設備時,攝影機將擷取車輛影像,且 Alarm Out 輸出會提供高電位訊號以觸發柵欄機開啟。

顯示外部裝置連動路徑。

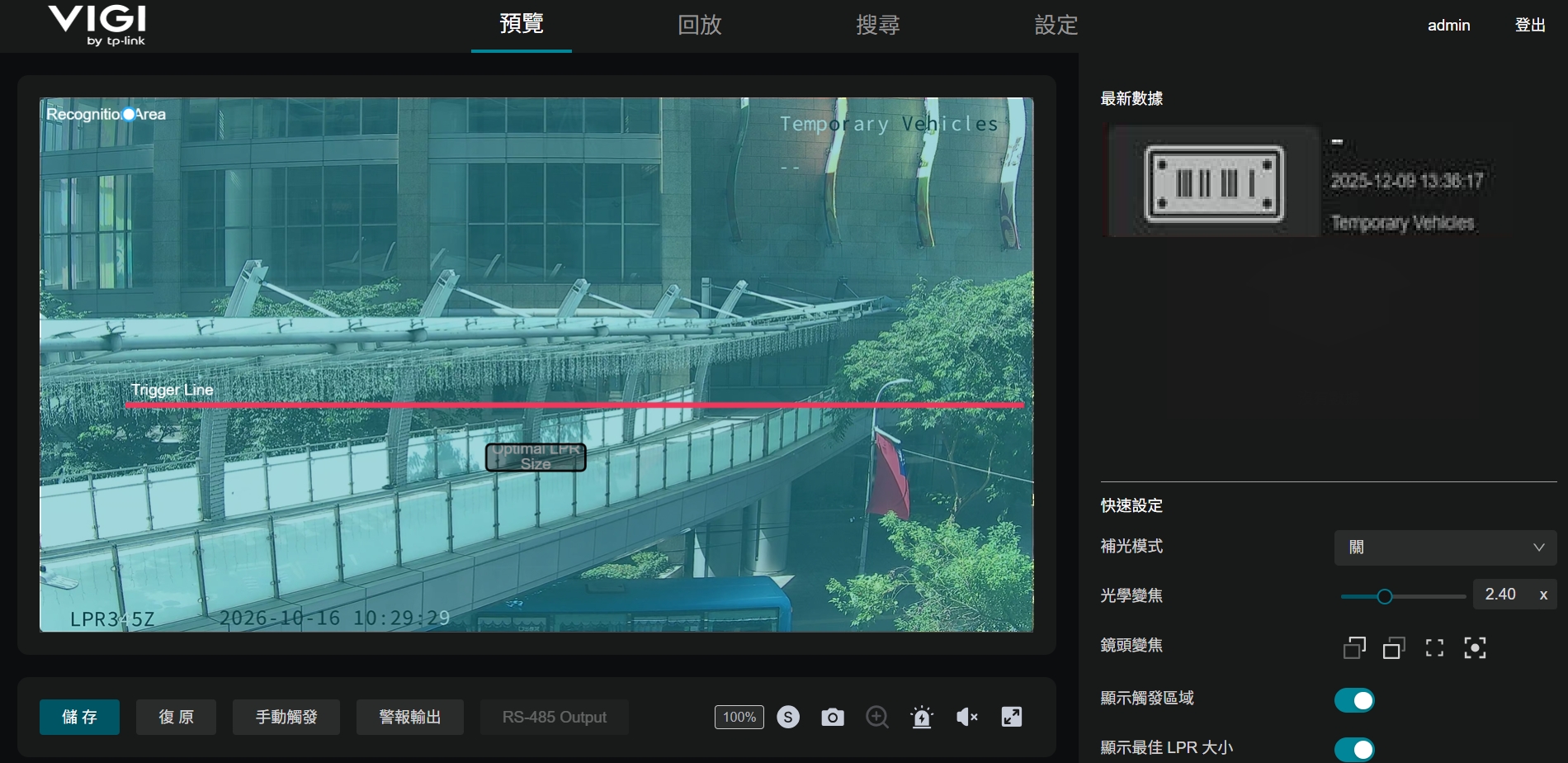

步驟 7. 觸發外部警報輸入設備後,可透過預覽(Preview)頁面上的最新數據(Last Data)列表確認是否已成功擷取影像。

Show trigger result example.

總結

透過上述步驟,您已成功完成車牌辨識攝影機與外部設備的連接與設定。

若要了解更多各項功能與設定資訊,請前往 技術支援首頁 下載或查閱您產品的使用手冊。
