Flex Bridge 5
신규 제품Omada 5 GHz 867 Mbps 실내/실외용 장거리 무선 브릿지
- PtP/PtMP 브릿징 지원 (Flex Bridge 간 연결: 최대 8대, Sector Bridge 연동: 최대 32대)*
- 최대 5 km 거리의 5 GHz 867 Mbps 장거리 무선 브릿징 지원△
- 총 3개의 기가비트 PoE 포트 (PoE Out 2개 포함) 제공, IP 카메라 전원 공급 및 보안감시 네트워크 간편 확장 지원
- 역할 스위치 및 DIP 스위치를 통한 간편한 브릿지 페어링 및 신속한 배포 지원
- 볼 조인트를 활용한 벽면·기둥 설치 및 신속한 브릿지 정렬 지원
- IP66 방수방진 등급, 6 kV 낙뢰 보호 기능 탑재로 실외 환경에 적합**
- 802.3af/at 및 패시브 PoE (54 V 패시브 PoE 어댑터 기본 제공), DC 12 V 지원으로 태양광 발전 시스템 등 다양한 전원 공급 환경 지원
- Omada 앱 기반 실시간 신호 강도 시각화 및 안테나 정렬 지원
- 독립 실행형 모드 및 Omada SDN 기반 원격 중앙 집중식 관리 지원†
-
최대 5 km (3.1마일)의
PtP/PtMP 브릿징* -
Sector Bridge 연동 시
최대 32개 Flex Bridge
멀티포인트 브릿징 -
보안감시 카메라
전원 공급용
2× PoE 출력 포트 -
3× 기가비트
PoE 포트 -
간편 페어링을 위한
역할 스위치 및 DIP 스위치 -
IP66
방수방진 등급 -
벽면 및 기둥
설치 -
802.3af/at PoE/
패시브 PoE/DC 12 V
최대 5 km 장거리 전송을 지원하는 Flex Bridge
내장된 17 dBi 하이 게인 이중 편파 지향성 안테나를 통해 5 GHz 대역에서 최대 867 Mbps의 속도를 제공하여
장거리에서도 끊김 없는 무선 전송을 지원합니다.*
Flex Bridge 멀티포인트 구축 옵션
-
Flex Bridge 5 40° Flex Bridge 5 -
Flex Bridge 5 120° Sector Bridge 5
(별도 판매)
2개의 PoE 출력 포트를 통한
보안감시 시스템 전원 공급
총 3개의 기가비트 포트를 갖추고 있으며, 브릿지 전원 공급용
PoE In 포트 1개와 PoE Out 포트 2개를 통해 IP 카메라에 손쉽게
전원을 공급할 수 있습니다. 단일 포트 사용 시 최대 10 W,
두 포트 동시 사용 시 포트당 최대 5 W를 지원하여
보안감시 네트워크 확장을 간소화합니다.
볼 조인트 마운팅 및
앱 가이드를 통한 손쉬운 안테나 정렬
-
볼 조인트 마운팅
-
앱 가이드 기반 브릿지 정렬
역할 스위치 및 DIP 스위치를 통한 간편 페어링
역할 스위치와 DIP 스위치를 통해 브릿지를 손쉽게 페어링할 수 있으며, 설정 및 구축 과정을 간소화합니다.
클라이언트 브릿지 모드 사용 시 C로 전환
DIP 설정이 일치하는 메인 AP와
클라이언트 AP는 자동으로 연결되어 네트워크를 구성합니다.*
*일반적으로 브릿지는 2분 이내에 연결됩니다. 연결에 실패할 경우 코드 및 안테나 정렬 상태를 확인하십시오. 공장 기본 설정에서는 네트워크 프로비저닝 가능 시간이 2시간으로 설정되어
있습니다. 이후 네트워크를 확장하려면 앱, 컨트롤러 또는 웹 인터페이스를 통해 프로비저닝 가능 시간을 다시 활성화해야 합니다. 메인 AP의 DIP 스위치 설정이 변경되면 네트워크가
재구성됩니다.
장기간 안정적인 동작을 위한
견고한 실외용 디자인
-
IP66
방수방진 등급 -
6 kV
낙뢰 보호 -
-40°C ~ 70°C
(-40°F ~ 158°F)
작동 온도 범위
유연한 전원 관리: 다양한 설치 환경을 위한 통합 전원 솔루션
802.3af/at, 패시브 PoE(54 V 패시브 PoE 어댑터 기본 제공) 및 DC 12 V를 지원하여, PoE 스위치,
기본 제공되는 패시브 PoE 어댑터 또는 태양광 발전 시스템을 통해 유연한 전원 공급이 가능합니다.
스위치
기본 제공
발전 시스템
보안감시를 비롯한 다양한 환경에 최적화
독립 실행형 관리 및 SDN 기반 원격 모니터링
스위치
라우터
| 하드웨어 사양 | |
|---|---|
| 인터페이스 및 주요 사양 | 3× 기가비트 이더넷 포트 (2× PoE 출력 포트 포함) |
| 버튼 | Reset |
| DIP 스위치 | • 역할 스위치 • 페어링 코드 스위치 |
| 전원 공급 | • DC 12 V • 802.3af/at PoE • 24 V 패시브 PoE (54 V 패시브 PoE 어댑터 포함 - 건조한 실내 환경에서만 사용 가능) |
| 전력 소모 | DC: 12 W PoE: PoE 출력 시 26.06 W |

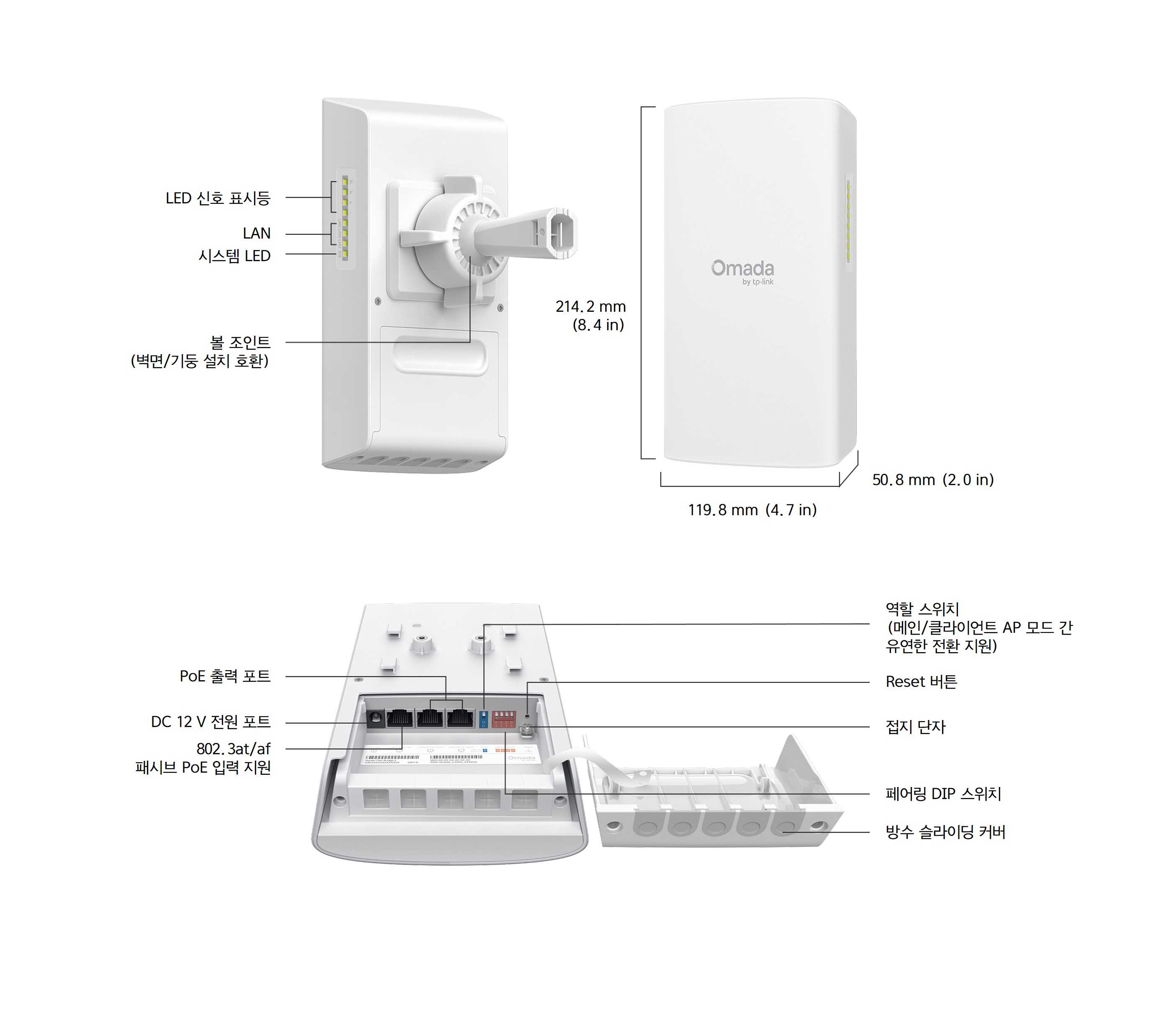

| 크기 ( 가로 x 세로 x 높이 ) | 214.2 × 50.8 × 119.8 mm (8.4 × 2 × 4.7 in) |
| 안테나 | • 2.4 GHz: 1× 1 dBi(최대 게인), 내장 무지향성 안테나 • 5 GHz: 2× 17 dBi(최대 게인), 내장 지향성 안테나 • 송출 각도: 수평 40°, 수직 18° |
| 방수방진 케이스 | IP66 |
| 마운트 | 기둥 및 벽면 설치 (마운팅 키트 포함) |
| 관리 | |
|---|---|
| Omada 앱 | 지원 |
| 복구 및 백업 | 지원 |
| 웹을 통한 펌웨어 업데이트 | 지원 |
| NTP | 지원 |
| 중앙 집중식 관리 | • Omada Central (클라우드 기반) • Omada 하드웨어 컨트롤러 • Omada 소프트웨어 컨트롤러 |
| 클라우스 액세스 | 지원. Omada 컨트롤러가 필요합니다. |
| 이메일 경보 | 지원 |
| LED 켜기/끄기 제어 | 지원 |
| SNMP | 지원 |
| SSH | 지원 |
| 웹기반 관리기능 | 지원 |
| 제로 터치 프로비저닝 | 지원 |
| 무선 기능 | |
|---|---|
| PtP | 지원 |
| PtMP | 최대 8대 지원 |
| 전송 거리 | 5,000 m (3.1 마일) |
| 무선 표준 | IEEE 802.11 a/n/ac |
| 주파수 | 5 GHz |
| 신호 속도 | 5 GHz: 최대 867 Mbps |
| 무선 기능 | • MU-MIMO: 5G 2x2 MU-MIMO DL • 멀티 SSID: 1 • 무선 통계 • 재부팅 일정 • RADIUS 어카운팅 • 고정 IP/동적 IP • 속도 제한 • 무선 주파수 활성화/비활성화 • SSID 브로드캐스트 활성화/비활성화 |
| 무선 보안 | • VLAN • 비인가 AP 감지 • 무선 암호화 |
| 전송 강도 | • CE: <23dBm (5 GHz, Band 1/2, EIRP) <30dBm (5 GHz Band 3, EIRP) • FCC: <23.5dBm (5 GHz Band 1) <25dBm (5 GHz Band 4) |
| 기타 | |
|---|---|
| 인증 | KC, CE, FCC, RoHS |

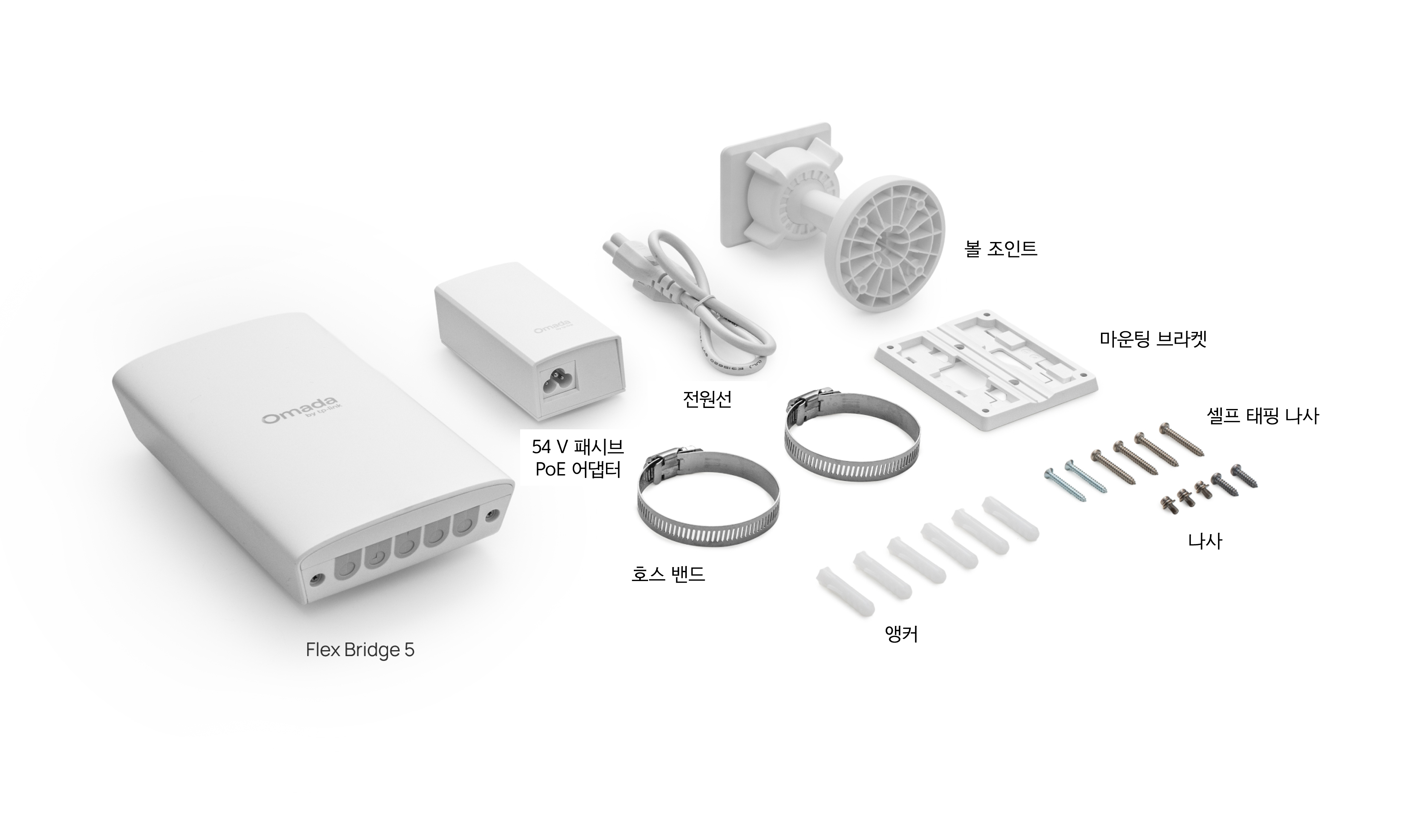

| 패키지 구성품 | • Flex Bridge 5 • 설치 가이드 • 마운팅 키트 • 패시브 PoE 어댑터 • 전원선 |
| 낙뢰 보호 | • 기중 방전: ±8 kV • 접촉 방전: ±4 kV • 공통 모드 10/700: ±6 kV |
| 사용 환경 | • 작동 온도: -40°C ~ 70°C (-40°F ~ 158°F) • 보관 온도: -40°C ~ 70°C (-40°F ~ 158°F) • 작동 습도: 10% ~ 90% (이슬 맺힘이 없는 상태) • 보관 습도: 5% ~ 90% (이슬 맺힘이 없는 상태) |
| 무게 | 0.59 kg (1.3 lbs) |
참고: 최대 무선 신호 속도는 IEEE 표준 802.11 사양에서 파생된 물리적 속도입니다. 실제 무선 데이터 처리량과 무선 커버리지는 보장되지 않으며, 1) 건축물 재질, 물리적 물체, 장애물을 포함하는 환경적 요인, 2) 로컬 간섭, 트래픽 볼륨과 밀도, 제품 위치, 네트워크 복잡성, 네트워크 오버헤드를 포함한 네트워크 조건, 3) 정격 성능, 위치, 연결 품질, 클라이언트 조건을 포함한 클라이언트 제한에 따라 달라질 수 있습니다.
*표기된 최대 노드 수는 Sector Bridge 5와 함께 사용할 때에만 지원됩니다. 표시된 수치는 실험실 테스트를 기반으로 산출한 결과입니다. 실제 용량은 설치 환경, 마운팅 위치, 네트워크 트래픽, 무선 주파수 간섭(RFI) 및 기타 요인에 따라 달라질 수 있습니다.
△상기 커버리지는 실험실 테스트를 기반으로 산출한 결과입니다. 실제 커버리지는 보장되지 않으며, 안테나 성능, 클라이언트 제한 사항, 환경적 요인에 따라 달라질 수 있습니다.
**적절한 제품 설정, 접지 및 케이블 차폐를 통해 낙뢰 및 정전기 방전으로부터 장치를 보호할 수 있습니다. 제품 설치 시 사용 설명서를 참고하고 필요한 경우 IT 전문가에게 문의하십시오.
†이 기능을 사용하려면 Omada 컨트롤러가 필요합니다.
이 제품의 사양 및 외관은 별도의 공지 없이 변경될 수 있습니다.
