S7500-32C
신규 제품Omada 캠퍼스 32포트 100G Stackable L3 관리형 코어 스위치
- 32× 100 Gbps QSFP28 슬롯
- 내장 이중화와 강력한 성능을 위한 물리적 스태킹
- M-LAG를 통한 링크 안정성 향상 (카드 수준에서 장치 수준까지)
- OSPF, BGP, IS-IS, VRF, VRRP, PIM-SM/PIM-DM/PIM-SSM, ECMP, PBR과 같은
L3 기능 지원 - Secure Boot, RADSEC, IMPB, SFTP, 802.1X, 포트 보안 등의 기능으로 안전한
네트워크 구축 - 현장에서 교체 가능한 2개의 전원 공급 장치*와 VRRP, ERPS, BFD를 통해 고가용성 유지
- NETCONF, 구성 롤백(Configuration Rollback), 핫 패칭(Hot Patching), RSPAN, PTPv2 지원
- 웹 또는 Omada 앱‡을 통한 중앙 집중식 클라우드 관리
이 제품의 기능
Omada 캠퍼스 스위치 S7500-32C는 코어 계층에 맞게 설계된 고성능 L3 관리형 스위치로 L3 라우팅, 고속 100 Gbps 유선 속도, 스태킹 옵션, 전원 이중화 모듈이 특징입니다. 32개의
100 Gbps QSFP28 슬롯, 물리적 스태킹 기능 및 중앙 집중식 관리 기능을 갖추고 있습니다. 강력한 보안, 간편한 O&M, 광범위한 관리 기능이 통합된 S7500-32C는 기업, 캠퍼스, ISP를 위한 신뢰성이 높은 네트워킹 솔루션을 제공합니다.
고속 연결 및 강력한 스태킹 기능
32개의 100 Gbps QSFP28 슬롯을 통해 장치당 최대 6.4 Tbps 스위칭 용량을 지원합니다. 최대 12개의 장치△를 물리적으로 스태킹하여 네트워크 성능과 안정성을 향상시킵니다.
다양한 3계층 기능
다양한 3계층 라우팅 프로토콜(예: OSPF, BGP, IS-IS, VRF, VRRP, PIM-SM/PIM-DM/PIM-SSM, ECMP, PBR)로 확장 가능한 네트워크를 지원합니다. 복잡한 대규모 네트워크 환경에서는 동적 라우팅 프로토콜로 네트워크 토폴로지 변화에 자동으로 적응하고 실시간 네트워크 상태에 따라 최적의 전송 경로를 선택하여 안정성을 유지합니다.
포괄적인 보안 기능
Secure Boot, RADSEC, IMPB, 동적 ARP 검사, SFTP, 802.1X 및 Secure Shell과 같은 다양한 프로토콜 기능으로 네트워크 위협으로부터 장치를 안전하게 지킵니다. Secure Boot는 운영체제를 악성 공격으로부터 보호합니다.
고가용성
현장 교체 가능한 2개의 전원 이중화 장치*와 VRRP는 안정적인 네트워킹 아키텍처를 위한 최적의 선택입니다. ERPS는 링 토폴로지에서 신속한 보호 및 복구를 지원하며,
BFD는 초 단위 장애 감지를 통해 라우팅 프로토콜을 빠르게 재조정합니다. M-LAG는 카드 수준에서 장치 수준에 이르기까지 링크 안정성을 향상시킵니다.
간편한 운영 및 유지보수
NETCONF 프로토콜을 기반으로 스위치를 설정 및 관리할 수 있어 사람에 의한 설정 오류를 줄이고, 소프트웨어 업그레이드 효율성을 향상시킬 수 있습니다. 오류가 발생하면
구성 롤백(Configuration Rollback)이 이전 구성을 복원합니다. 핫 패칭(Hot Patching) 기술은 장치 재시작 없이 소프트웨어 결함을 수정할 수 있어 유지보수로 인한 업무 중단을 방지합니다. PTPv2와 802.1AS는 하드웨어 타임스탬핑을 활용하여 마이크로초 수준의 정밀한 시간 동기화를 제공합니다.
Omada Pro 통합
Omada 시스템에 통합하여 제로 터치 프로비저닝(ZTP), 지능형 이상 감지와 같은 관리 기능을 활용하고 중앙 집중식으로 관리할 수 있습니다.‡ Omada Pro 소프트웨어 정의 네트워킹(SDN) 플랫폼은 액세스 포인트, 스위치, 라우터 등의 네트워크 장치를 통합하여 100% 중앙 집중식 클라우드 관리가 가능합니다. Omada는 하나의 인터페이스에서 모든 것을 제어하는 확장성 높은 네트워크를 제공합니다.
웹 또는 Omada 앱을 통한 중앙 집중식 관리 외에도 S7500-32C는 직관적인 웹 GUI 또는 산업 표준 CLI를 통해 관리할 수 있으며, 두 방법 모두 SSL 또는 SSH 암호화로 보호됩니다. SNMP(v1/v2c/v3) 및 RMON 지원은 상태 폴링과 비정상 이벤트 알림 기능을 제공합니다.
| 하드웨어 사양 | |
|---|---|

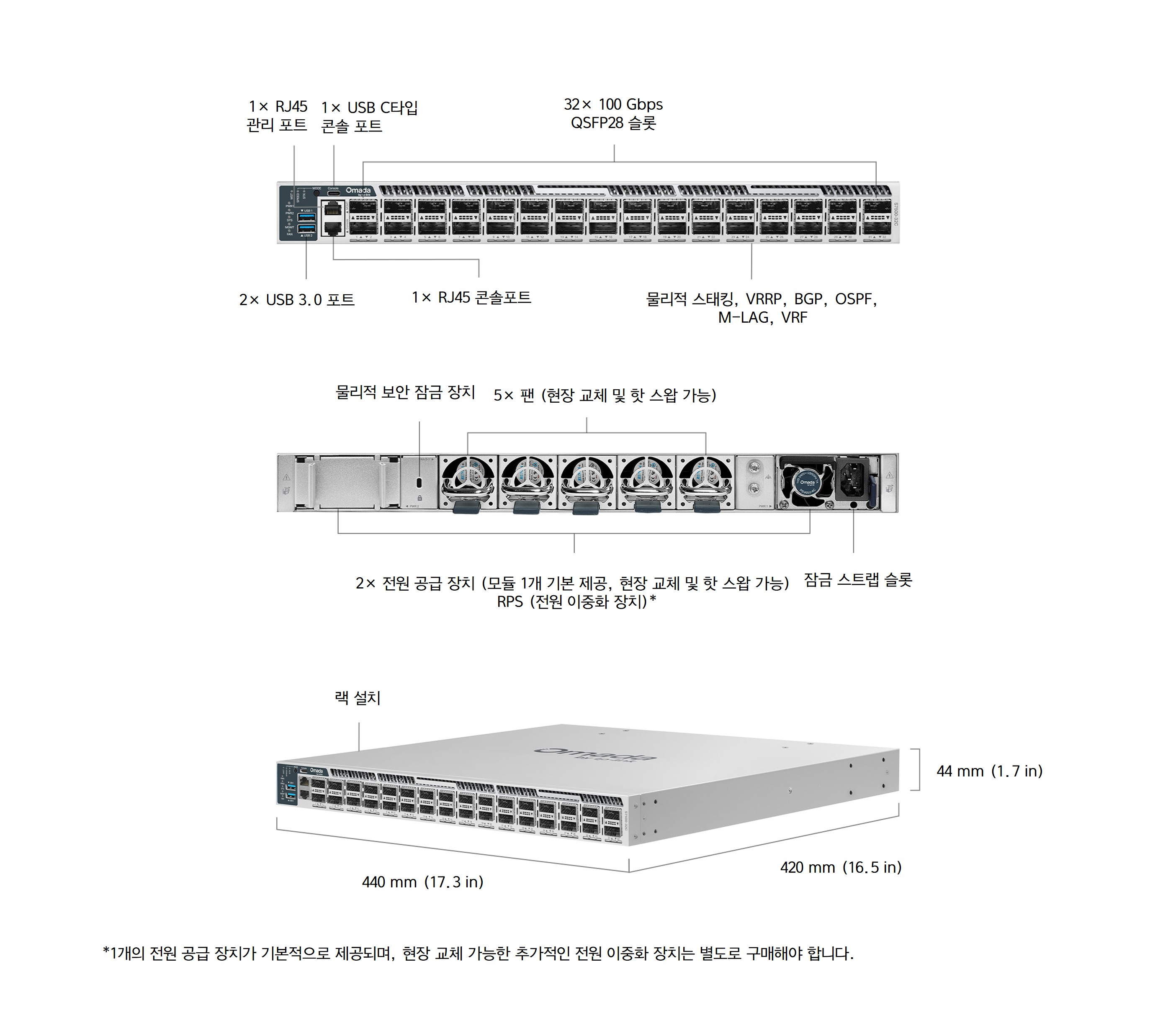

| 인터페이스 및 주요 사양 | • 32× 40/100G QSFP28 슬롯 • 2× USB 3.0 포트 • 1× RJ45 콘솔 포트 • 1× USB C타입 콘솔 포트 • 1× RJ45 관리 포트 |
| 팬(Fan) 수량 | 5× 현장 교체 및 핫스왑이 가능한 팬 |
| 전원 공급 | 2× 현장 교체 및 핫스왑 가능한 전원 공급 모듈 * (AC 100-240 V, 50/60 Hz) *PSM550-AC 모듈 1개가 기본적으로 제공되며, 현장 교체 가능한 추가적인 전원 이중화 장치는 별도로 구매해야 합니다. |
| 크기 ( 가로 x 세로 x 높이 ) | 440 × 420 × 44 mm (17.3 × 16.5 × 1.7 in) |
| 마운트 | 랙 설치 |
| 최대 전력 소모량 | • 최대 311.2 W@220 V/50 Hz 25 °C • 최대 316.7 W@110 V/60 Hz 25 °C |
| 최대 방열수치 | • 1061.16 BTU/hr@220 V/50 Hz 25 °C • 1080.02 BTU/hr@110 V/60 Hz 25 °C |
| 성능 | |
|---|---|
| 스위칭 용량 | 6.4 Tbps |
| 스태킹 | • 스태킹 개수: 12개 (독립 실행형 모드), 4개 (컨트롤러 모드) • 스태킹 포트: 100G QSFP28 슬롯 (업링크 포트 전체를 스태킹 포트로 사용할 수 있음)** • 스택 대역폭: 6.4 Tbps (32개의 QSFP28 슬롯 전체를 스태킹 포트로 사용할 수 있음) |
| 패킷 전달 속도 | 2.8 Bpps |
| MAC 주소 테이블 | 최대 256 K |
| 패킷 버퍼 메모리 | 24 MB |
| 점보 프레임 | 9 KB |
| 소프트웨어 기능 | |
|---|---|
| M-LAG | • M-LAG 도메인 구성 • DAD • 피어 링크 포트 LAG |
| PTP | • IEEE 1588v2 (PTPv2), IEEE 802.1AS • 클럭 타입: oc, bc, e2etc, p2ptc |
| 서비스 품질(QoS) | • Cos (Class of Service) - 우선순위 대기열 수: 8개 - 포트 우선순위 - IEEE 802.1p 우선순위 - DSCP/ToS 우선순위 -우선순위 스케줄 모드: 대기열별 SP/WRR - 대기열 가중치 설정: WRR/SP+WRR 모드 지원 • 대역폭 제어 - 속도 제한 - 스톰 제어 • 음성 VLAN • WRED |
| L3 기능 | • L3 인터페이스: 4,094 (IPv4,IPv6) • 정적 경로: 2,048개 (IPv4), 1,024개 (IPv6) • 호스트 경로 테이블: 최대 22,528개 항목 • IPv4 네트워크 라우터 항목: 최대 516,096개 (IPv6 네트워크 라우터 항목과 공유) • IPv6 네트워크 라우터 항목: 최대 258,048개 (IPv4 네트워크 라우터 항목과 공유) • ECMP • 동적 ARP: 45056 • ND: 45,056개 • DHCPv4 서버: 최대 512개의 IP 풀 • DHCPv4/v6 릴레이 • VRRPv2/v3 • OSPFv2/v3 • RIPv1/v2 • RIPng • VRF • IS-ISv4/v6 • BGPv4 • PIM-SM/PIM-DM/PIM-SSM • IGMPv1/v2/v3, IGMP 그룹: 2,048개 • BFD: 16개의 템플릿, 32개의 세션 • PBR • uRPF |
| L2 기능 | • LACP/정적 LAG • STP/RSTP/MSTP/STP 보안 • ERPS • 포트 격리 • 루프백 감지 • 포트 보안 • Sticky MAC • 802.3x 흐름 제어 • 포트 미러 • RSPAN • LLDP • LLDP-MED • 멀티캐스트 - IGMP 스누핑 - MLD 스누핑 - MVR - 최대 멀티캐스트 테이블: 1K (IPv4, IPv6) - Fast Leave - IGMP 스누핑 쿼리어 - MLD 스누핑 쿼리어 - 멀티캐스트 필터링 - 알 수 없는 멀티캐스트(Unknown Multicast) 삭제 |
| 고급 기능 | • 자동 장치 탐색‡ • 일괄 구성‡ • 일괄 펌웨어 업그레이드‡ • 지능형 네트워크 모니터링‡ • 비정상적인 이벤트 경고‡ • 통합 구성‡ • 재부팅 일정‡ ISP 기능: • 802.3ah 이더넷 링크 OAM • L2PT • DLDP • DDM • sFlow |
| VLAN | • 802.1Q VLAN(802.1q): 최대 4,000개의 VLAN • MAC VLAN: 200개 항목 • 프로토콜 VLAN (IEEE 802.1v) - 16개의 프로토콜 VLAN 템플릿 - 12개의 프로토콜 VLAN 그룹 • QinQ(VLAN VPN): 256개 항목 • Private VLAN • GVRP |
| 보안 | • IP-MAC-포트 바인딩 - 1,024개 항목 - ARP 검사 - 수동 바인딩 - DHCP 스누핑 • IPv6-MAC-포트 바인딩 - 1,024개 항목 - DHCPv6 스누핑 - 수동 바인딩 - ND 스누핑 • ARP 검사 (동적 ARP 검사) • ND Detection • 출발지 IP 가드 • 출발지 IPv6 가드 • RA 가드: 30개 항목 • DoS 방어 • DHCP 필터 • 802.1X - RADIUS 인증 - RADIUS 어카운팅 - RADIUS 서버 로드 밸런싱 - RADSEC - 게스트 VLAN - VLAN 할당 - MAB • AAA(TACACS+ 포함) • ACL • Secure boot |
| 관리 | |
|---|---|
| Omada 앱 | 지원, Omada Pro 컨트롤러를 사용해야 합니다. |
| 중앙 집중식 관리 | • Omada Pro 클라우드 기반 컨트롤러 • Omada Pro 하드웨어 컨트롤러 • Omada Pro 소프트웨어 컨트롤러 |
| 클라우스 액세스 | 지원, Omada Pro 컨트롤러를 사용해야 합니다. |
| 제로 터치 프로비저닝 | 지원, Omada Pro 클라우드 기반 컨트롤러를 사용해야 합니다. |
| 관리 기능 | • 웹 기반 GUI • 콘솔 포트, telnet을 통한 명령줄 인터페이스 (CLI) • SNMPv1/v2c/v3 -Trap/Inform -RMON (1, 2, 3, 9 그룹) • SDM 템플릿 • DHCP/BOOTP 클라이언트 • 802.1ab LLDP/LLDP-MED • DHCP 자동 설치 • 듀얼 이미지, 듀얼 설정 • CPU 모니터링 • 케이블 진단 • 암호 복구 • SNTP • 시스템 로그 |
| 기타 | |
|---|---|

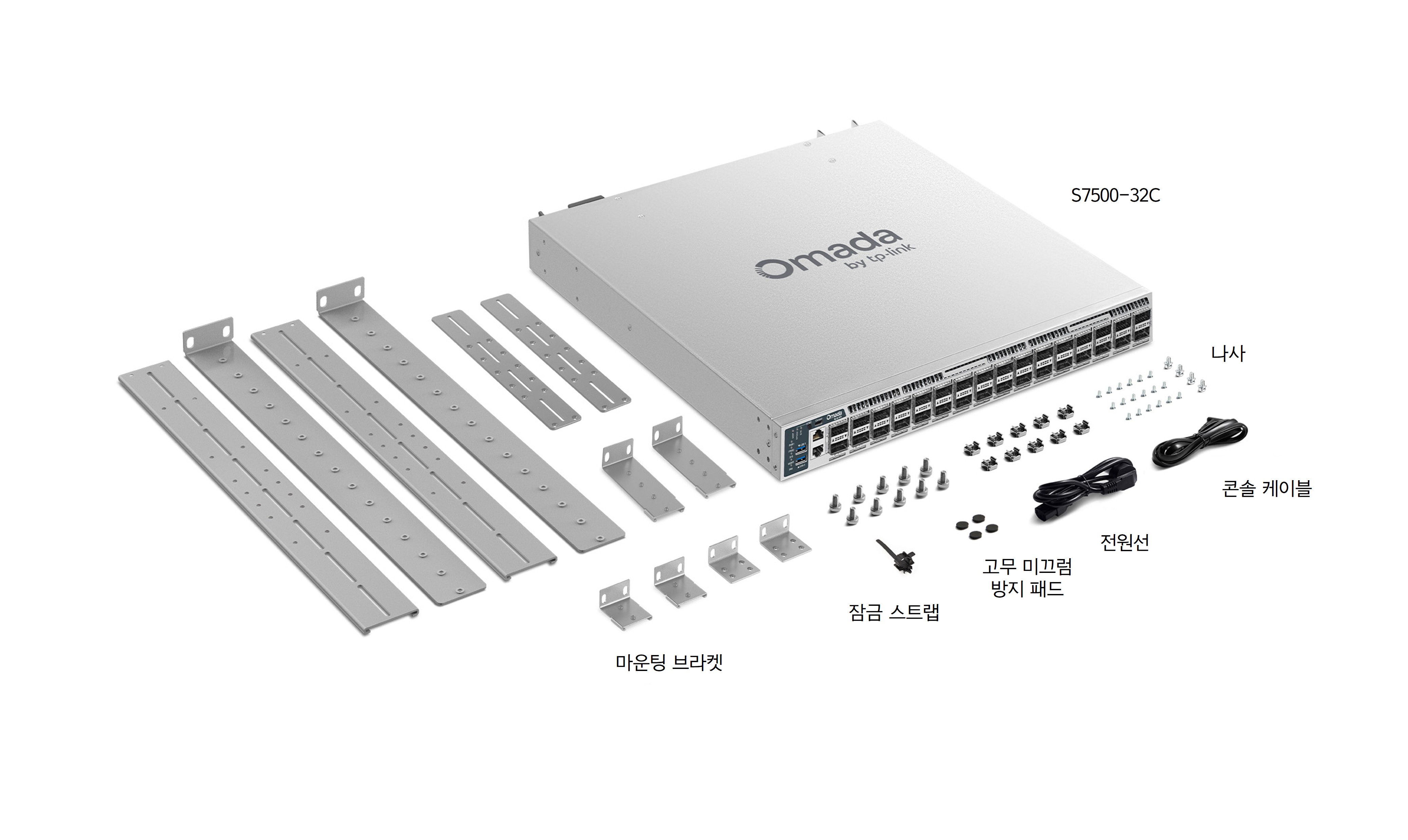

| 구성품 | • S7500-32C 스위치 • 전원 코드 • RJ45 콘솔 케이블 • 잠금 스트랩 • 랙마운트 키트 • 고무 미끄럼 방지 패드 • 빠른 설치 가이드 |
| 운영 체제 | Microsoft® Windows® 98SE, NT, 2000, XP, Vista™, Windows 7/8/10/11, MAC® OS, NetWare®, UNIX®, Linux. |
| 사용 환경 | • 작동 온도: -5℃ ~ 45℃ (23℉ ~ 113℉)@300 m -5℃ ~ 40℃ (23℉ ~ 104℉)@2,000 m -5℃ ~ 35℃ (23℉ ~ 95℉)@3,000 m • 보관 온도: -40℃ ~ 70℃ (-40 ℉ to 158 ℉) • 작동 습도: 10% ~ 90% RH 이슬 맺힘이 없는 상태 • 보관 습도: 5% ~ 90% RH 이슬 맺힘이 없는 상태 |
*기본적으로 하나의 PSM550-AC 모듈과 함께 제공되며, 현장 교체 가능한 추가적인 전원 이중화 장치는 별도로 구매해야 합니다.
‡이 기능을 사용하려면 Omada Pro SDN 컨트롤러가 있어야 합니다. 제로 터치 프로비저닝 기능을 사용하려면 Omada Pro 클라우드 기반 컨트롤러가 있어야 합니다.
△독립 실행형 모드에서 12개의 장치를 물리적으로 스태킹할 수 있습니다.
**100G QSFP28 슬롯은 40G DAC/40G QSFP 모듈이 아닌 100G DAC/100G QSFP28 모듈을 통해서만 스태킹을 지원합니다.
이 제품의 사양 및 외관은 별도의 공지 없이 변경될 수 있습니다.
