So montieren und verkabeln Sie Ihre Tapo-Flutlichtkamera
Einleitung
Dieser Artikel enthält eine Schritt-für-Schritt-Anleitung zur Verkabelung und Montage einer Tapo-Smart-Flutlichtkamera.
Voraussetzungen
• Nicht in der Nähe brennbarer oder leicht entzündlicher Oberflächen installieren.
• Schließen Sie die Leuchte nicht an einen Dimmschalter oder eine Zeitschaltuhr an. WARNUNG: Stromschlaggefahr!
• Schalten Sie vor der Installation die Stromversorgung an der Sicherung oder am Leitungsschutzschalter ab.
• Prüfen Sie die Versorgungsspannung. Schließen Sie die Leuchte an eine Stromquelle mit 100–240 V AC, 50/60 Hz an.
• Halten Sie bei der Elektroinstallation stets die geltenden Vorschriften und Normen ein.
• Installieren Sie die Leuchte nur an einer UL-zertifizierten Anschlussdose oder an einer Wand mit Neutralleiter und Außenleiter.
• In die Elektroinstallation des Gebäudes muss ein allpoliger Netzschalter integriert sein. Der Kontaktabstand des Schalters muss mindestens 3 mm betragen.
• Detaillierte Anweisungen zur Verkabelung und Montage finden Sie jederzeit in der Tapo-App.
Hinweis: Wenn Sie mit grundlegenden Elektroinstallationen nicht vertraut sind, wenden Sie sich bitte an eine zugelassene Elektrofachkraft.
Installation
Teil 1: Montagemöglichkeiten
Sie können Ihre Tapo-Flutlichtkamera senkrecht an einer Wand oder unter einem Dachüberstand montieren. Stellen Sie sicher, dass am Montageort ein starkes WLAN-Signal vorhanden ist.
- Empfohlene Montagehöhe: 2,5–3 m (8–10 Fuß) über dem Boden.
|
|
ODER |
|
|
Wandmontage |
Montage unter dem Dachüberstand |
|
|
Bei Wandmontage Stellen Sie sicher, dass der Pfeil „UP“ an der Halterung nach oben zeigt. *Richten Sie die Halterung bei waagerechter Montage so aus, dass sich die Luftblase der Wasserwaage in der Mitte befindet. |
|
Bei Montage unter dem Dachüberstand Richten Sie den Pfeil „UP“ an der Halterung in Richtung Ihres Hauses aus. |
Teil 2: Kabel anschließen und Flutlichtkamera installieren
Hinweis:
- Die Kabelfarben unterscheiden sich je nach Region. Wenn Sie mit grundlegenden Elektroinstallationen nicht vertraut sind, wenden Sie sich an eine zugelassene Elektrofachkraft.

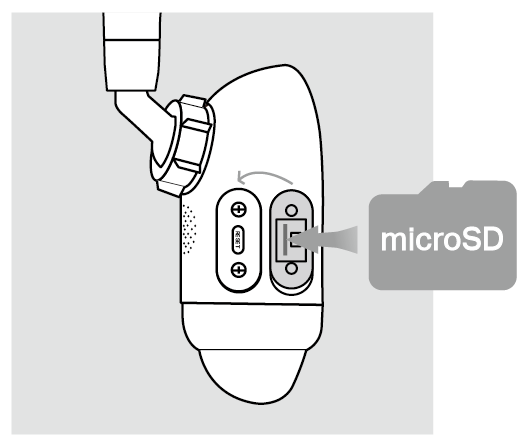

- Vor der Installation können Sie für lokale Aufnahmen eine microSD-Karte einsetzen.
Option 1: An einer vorhandenen Anschlussdose installieren
Die Flutlichtkamera kann an einer Anschlussdose an der Wand oder unter einem Dachüberstand montiert werden.
|
1 Schalten Sie den Leitungsschutzschalter aus. Prüfen Sie durch mehrmaliges Ein- und Ausschalten der Leuchte, dass die Stromversorgung unterbrochen ist.
|
|
|
2 Entfernen Sie die vorhandene Flutlichtkamera und lösen Sie die Kabel aus der Anschlussdose. |
|
|
3 Wählen Sie die zur Anschlussdose passenden Befestigungsschrauben aus. Befestigen Sie die Montageplatte an der Anschlussdose. |
|
|
4 Isolieren Sie den Schutzleiter (in der Regel grün oder grün-gelb) mit einer Kabelklemme oder Isolierband. Führen Sie den Neutralleiter (meist weiß/blau) und den Außenleiter (meist schwarz/braun/rot) durch die Halterung. Hinweis: Informationen zur Identifizierung der Kabelfarben finden Sie unter F1. |
|
|
5 Schließen Sie Neutralleiter und Außenleiter (empfohlene Abisolierlänge: 10–15 mm [0,4–0,6 Zoll]) an die Silikonöffnungen in der Halterung an. Befestigen Sie die Leitungen mit einem Schlitzschraubendreher. Hinweis: Abisolierte Leitungen dürfen nicht außerhalb der wasserdichten Silikonöffnungen sichtbar sein. Wenn die Kabel zu kurz, zu steif oder zu weich zum Anschließen sind, lesen Sie: https://www.tp-link.com/support/faq/3883/ |
|
|
6 Verstauen Sie die Kabel in der Anschlussdose. Befestigen Sie die Halterung mit der Halterungsschraube an der Montageplatte der Anschlussdose. |
|
|
7 Setzen Sie die Kameraschrauben in die Schraublöcher ein. Richten Sie die Befestigungsstifte der Halterung an den Öffnungen der Flutlichtkamera aus. Ziehen Sie die Kameraschrauben in den Schraublöchern fest, um die Flutlichtkamera an der Halterung zu befestigen. Setzen Sie die Schraubkappen in die Schraublöcher ein. |
|
|
8 Tragen Sie wasserfesten Dichtstoff zwischen dem Tapo-Gerät und der Wand auf. Richten Sie Kamera und Licht im gewünschten Winkel aus. |
|
|
9 Schalten Sie den Leitungsschutzschalter wieder ein. Warten Sie, bis die System-LED für die Einrichtung rot und grün blinkt. Hinweis: Bei Dunkelheit schaltet sich das Flutlicht nach dem Einschalten automatisch ein. Vermeiden Sie direkten Augenkontakt aus kurzer Entfernung, um Augenverletzungen zu verhindern. |
|
Option 2: Installation mit vorhandenen Elektroleitungen
Installieren Sie das Gerät an einem Ort mit vorhandenem Neutralleiter und Außenleiter.
|
1 Schalten Sie den Leitungsschutzschalter aus. Prüfen Sie durch mehrmaliges Ein- und Ausschalten der Leuchte, dass die Stromversorgung unterbrochen ist.
|
|
|
2 Führen Sie die Kabel durch die Montageschablone und positionieren Sie diese. Bohren Sie zwei Löcher an den markierten Stellen. |
|
|
3 Setzen Sie zwei Wanddübel in die Löcher ein. Führen Sie die Kabel durch die Montagehalterung. Befestigen Sie die Halterung mit den Schrauben an den Dübeln. |
|
|
4 Isolieren Sie den Schutzleiter (meist grün oder grün-gelb) mit einer Kabelklemme oder Isolierband. Hinweis: Informationen zur Identifizierung der Kabelfarben finden Sie unter F1. |
 |
|
5 Schließen Sie den Neutralleiter (meist weiß/blau) und den Außenleiter (meist schwarz/braun/rot) mit einer empfohlenen Abisolierlänge von 10–15 mm (0,4–0,6 Zoll) an die Silikonöffnungen in der Halterung an. Fixieren Sie die Leitungen mit einem Schlitzschraubendreher. Hinweis:
|
|
|
6 Verstauen Sie die Kabel in der Halterung. Setzen Sie die Kameraschrauben in die Schraublöcher ein. Richten Sie die Befestigungsstifte der Halterung an den Öffnungen der Flutlichtkamera aus. Ziehen Sie die Kameraschrauben fest, um die Flutlichtkamera an der Halterung zu befestigen. Setzen Sie die Schraubkappen in die Schraublöcher ein. |
|
|
7 Tragen Sie wasserfesten Dichtstoff zwischen dem Tapo-Gerät und der Wand auf. Richten Sie Kamera und Licht im gewünschten Winkel aus. |
|
|
8 Schalten Sie den Leitungsschutzschalter wieder ein. Warten Sie, bis die System-LED für die Einrichtung rot und grün blinkt. Hinweis: Bei Dunkelheit schaltet sich das Flutlicht nach dem Einschalten automatisch ein. Vermeiden Sie direkten Augenkontakt aus kurzer Entfernung, um Augenverletzungen zu verhindern. |
|
FAQ
F1: Wie kann ich die Kabel identifizieren?
A1: Kabelfarben unterscheiden sich je nach Region. Der Neutralleiter ist gewöhnlich weiß/blau, der Außenleiter schwarz/braun/rot.
Detaillierte Informationen finden Sie in der FAQ „So identifizieren Sie verschiedeneKabel anhand ihrer Farben“.
Wenn Sie mit grundlegenden Elektroinstallationen nicht vertraut sind, wenden Sie sich an eine zugelassene Elektrofachkraft.
F2: Was kann ich tun, wenn sich meine Flutlichtkamera nach dem Anschließen nicht einschalten lässt?
A2:
- Stellen Sie sicher, dass der Leitungsschutzschalter eingeschaltet ist.
- Prüfen Sie, ob die System-LED leuchtet. Falls sie aus ist, schalten Sie den Leitungsschutzschalter aus und überprüfen Sie die Verkabelung.
- Weitere Hinweise finden Sie in der FAQ „Was tun, wenn sich die Flutlichtkameranicht einschalten lässt?“.
F3: Was kann ich tun, wenn weder eine Anschlussdose noch Elektroleitungen vorhanden sind?
A3: Flutlichtkameras benötigen eine leistungsfähige Stromversorgung und sollten an einem Ort mit wetterfester Anschlussdose oder vorhandenen Elektroleitungen installiert werden.
Wenn am gewünschten Installationsort keine Stromversorgung vorhanden ist oder Sie keine Elektroinstallationen durchführen möchten, lassen Sie die Arbeit von einer Elektrofachkraft erledigen.
