Como conectar o painel solar Tapo a dispositivos Tapo compatíveis com a junta à prova d'água adequada.
O painel solar Tapo foi projetado para uso contínuo ao ar livre, eliminando a necessidade de recarregar a bateria manualmente.
Principais Conclusões
- O painel solar Tapo foi projetado para dispositivos Tapo alimentados por bateria, fornecendo energia ininterrupta e eliminando a necessidade de recarregar a bateria manualmente.
- A eficiência dos painéis solares depende da posição e do ângulo de inclinação — recomenda-se a instalação voltada para o sul no Hemisfério Norte ou para o norte no Hemisfério Sul, com um ângulo de inclinação de 35° a 45°.
- O tipo de conector (Tipo C ou Micro USB) e a necessidade de uma junta de vedação à prova d'água separada dependem do modelo específico da sua câmera e da versão do hardware do painel solar.
- Certas combinações de painel solar e câmera — como o Tapo A201 V2 ou o Tapo A202 V1 — possuem juntas impermeáveis integradas diretamente no conector e no cabo de extensão, dispensando a instalação de juntas adicionais.
- Se você vir um anel de vedação preto no conector, certifique-se de que ele esteja instalado corretamente antes de conectar o painel solar diretamente à porta de carregamento da câmera; remova-o se estiver conectando a um cabo adaptador USB ou a um cabo de extensão.
Instalação
Parte 1: Posicione o painel solar
A posição e o ângulo de inclinação do painel solar afetam significativamente a eficiência.
Passo 1.Escolha um local desobstruído onde o painel solar receba a maior quantidade de luz solar durante todo o ano.
Passo 2. Posicione o painel voltado para o sul no Hemisfério Norte ou voltado para o norte no Hemisfério Sul. O ângulo de inclinação recomendado entre o painel e o solo horizontal é de 35° a 45°.
Passo 3. Limpe o painel regularmente para remover poeira e detritos.
Parte 2: Montar o painel solar
Passo 1. Faça os furos
Aplique o adesivo com o gabarito de montagem em uma superfície de parede sólida e nivelada. Faça três furos para parafusos, conforme mostrado no gabarito.

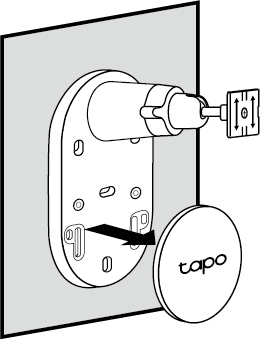

Passo 2. Remova a tampa da base
Remova a tampa da base do suporte.
Observação: Aplicável somente à versão 2.2 e superiores. Caso contrário, ignore esta etapa e prossiga diretamente para a Etapa 3.
Etapa 3. Instale o suporte
Insira três buchas de parede nos orifícios e, em seguida, use os parafusos de montagem para fixar o suporte do painel solar às buchas.
Etapa 4. Instale o painel solar
Deslize o painel solar no suporte de montagem até que ele se encaixe no lugar.
Passo 5. Ajuste o ângulo
Afrouxe o parafuso ajustável, incline o painel solar para ajustar o ângulo e, em seguida, aperte o parafuso ajustável.
Observação: O ângulo de inclinação recomendado entre o painel e o solo horizontal é de 35° a 45°.
Etapa 6. Instale a tampa da base
Instale a tampa da base. Se o seu painel solar vier com duas tampas de rosca, insira-as nos orifícios superiores até que fiquem niveladas, conforme mostrado na imagem à esquerda abaixo.
Passo 1. Faça os furos
Aplique o adesivo com o gabarito de montagem em uma superfície de parede sólida e nivelada. Faça três furos para parafusos de acordo com o gabarito.
Etapa 2. Instale o suporte da câmera
Fixe o suporte da câmera ao suporte do painel solar usando dois parafusos. O terceiro furo abaixo fixa o suporte do painel solar.
Etapa 3. Instale o suporte do painel solar
Insira três buchas de parede nos orifícios e, em seguida, use os parafusos de montagem para fixar o suporte do painel solar sobre as buchas.
Se o seu painel solar vier com duas tampas de rosca, insira-as nos orifícios superiores até que fiquem niveladas, conforme mostrado na imagem à esquerda abaixo.
Etapa 4. Instale o painel solar
Deslize o painel solar no suporte de montagem até que ele se encaixe no lugar.
Etapa 5. Ajuste o ângulo do painel solar
Afrouxe o parafuso ajustável, incline o painel solar para ajustar o ângulo e, em seguida, aperte o parafuso ajustável.
Nota: O ângulo de inclinação recomendado entre o painel e o solo horizontal é de 35° a 45°.
Passo 6. Instale a câmera e ajuste o ângulo
Instale a câmera no suporte e ajuste o ângulo de acordo com o guia da câmera.
Nota: Fixe a câmera ao suporte apertando o parafuso inferior.
Passo 1. Faça os furos
Aplique o adesivo com o gabarito de montagem em uma superfície de parede sólida e nivelada. Faça três furos para parafusos de acordo com o gabarito.
Etapa 2. Instale o suporte
Insira três buchas de fixação nos orifícios e, em seguida, use os parafusos de montagem para fixar o suporte às buchas.
Etapa 3. Instale o painel solar
Instale o painel solar no suporte de montagem conforme mostrado abaixo.
Etapa 4. Ajuste o ângulo do painel solar
Afrouxe o parafuso ajustável, incline o painel solar para ajustar o ângulo e, em seguida, aperte o parafuso ajustável.
Nota: O ângulo de inclinação recomendado entre o painel e o solo horizontal é de 35° a 45°.
Parte 3: Conecte o painel solar à câmera Tapo
Passo 1. Insira a junta à prova d'água na porta de carregamento da câmera. Certifique-se de que a junta esteja bem vedada.

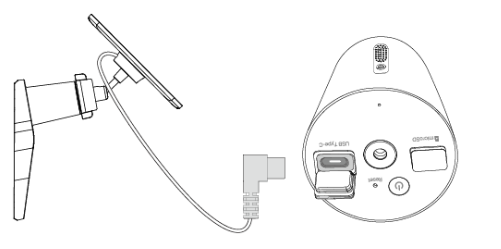

Passo 2.Conecte o painel solar inserindo o conector na porta de carregamento até que ele se encaixe firmemente.
|
Número do modelo |
Conector |
Instalação de junta impermeável |
Conecte o painel solar à câmera |
|
Tapo C400/TC80 V2 |
Tipo C |
O conector Tipo C e o cabo de extensão para o painel solar Tapo A201 V2/A202 V1 incluem juntas impermeáveis integradas.
Não é necessário instalar uma junta à prova d'água separada antes de conectá-los à câmera.
Observação: os modelos Tapo A200 e A201 V1 não são compatíveis com estes modelos de câmera. |
|
|
Tapo C410/C402/C403/TC82 V1/V1.2/V2 Tapo C411 V2 |
Tipo C |
Observação: o Tapo A200 não é compatível com estes modelos de câmera. |
|
|
Tapo C410/C411/C402/C403/TC82 V2.2 |
Tipo C |
O conector Tipo C e o cabo de extensão para o painel solar Tapo A201 V2/A202 V1 incluem juntas impermeáveis integradas.
Não é necessário instalar uma junta à prova d'água separada antes de conectá-los à câmera.
Observação: os modelos Tapo A200 e A201 V1 não são compatíveis com estes modelos de câmera. |
|
|
Tapo C400/C420 V1 |
Micro USB |
|
Tapo A200 + Câmera com Porta Micro USB + Junta Impermeável Micro USB
Tapo A201 + Adaptador Tipo-C para Micro USB + Junta à prova d'água Micro USB
|
|
Tapo C425/TC85 V1.0/V1.2 |
Micro USB |
|
Tapo A200 + Câmera com Porta Micro USB + Junta Impermeável Micro USB
Tapo A201 + Adaptador Tipo-C para Micro USB + Junta à prova d'água Micro USB
|
|
Tapo C425 V2 |
Tipo C |
Observação: o Tapo A200 não é compatível com o Tapo C425 V2. |
|
|
Tapo C460 V1 |
Tipo C |
Observação: o Tapo A200 não é compatível com o Tapo C460 V1. |
|
Passo 3. Se você conectar um painel solar com um conector Tipo-C à Tapo C400 V1/C420 V1/C425 V1.0/V1.2, precisará de um adaptador Micro-USB. Conecte o conector do painel solar ao adaptador USB e, em seguida, conecte-o à câmera com a junta à prova d'água.
Por exemplo, conecte o painel solar Tapo A201 ao Tapo C400 V1/C420V1/C425 V1.0/V1.2. (Tapo A201 + Adaptador USB + Câmera com Porta Micro USB + Junta Impermeável Micro USB)
- Se você vir um anel de vedação preto no conector, certifique-se de que ele esteja instalado corretamente antes de inserir o conector diretamente na porta de carregamento da câmera.
- Se precisar conectar o conector do painel solar ao cabo adaptador USB ou ao fio de extensão, remova primeiro o anel de vedação preto.
Nota: Em condições climáticas ou ambientes extremos, como luz solar intensa ou áreas alcalinas com alto teor de sal, enrole fita adesiva extra nos pontos de conexão do cabo de extensão. Isso ajudará a mantê-los mais protegidos e à prova d'água.
Perguntas frequentes
P1: O que devo fazer se o painel solar Tapo não carregar as câmeras com bateria?
Você pode consultar este FAQ para obter sugestões de solução de problemas: https://www.tapo.com/faq/632/
Para saber mais sobre cada função e configuração, visite a Central de Downloadspara baixar o manual do seu produto.
